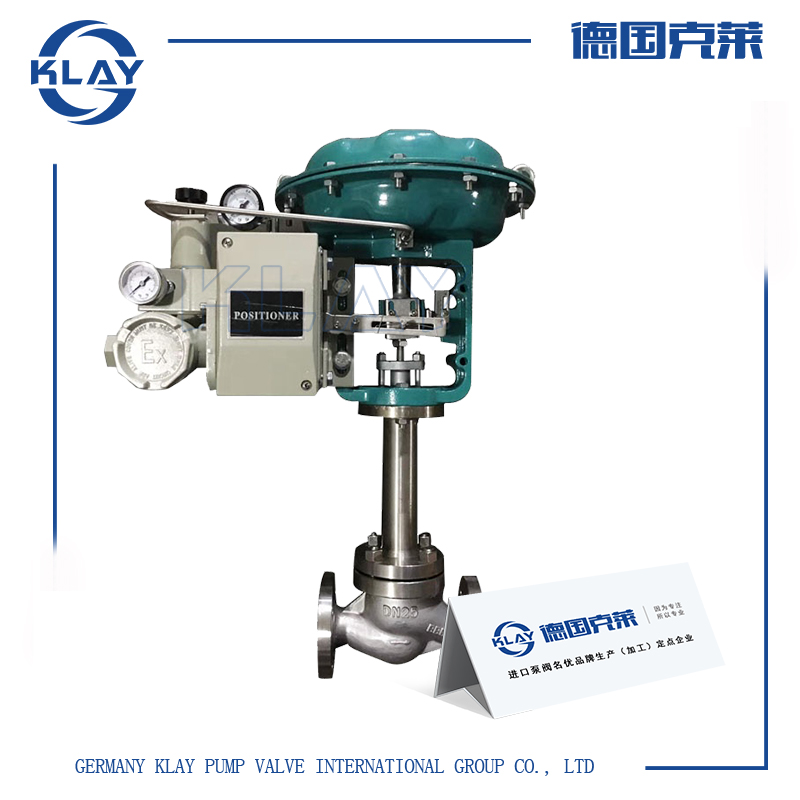

进口气动低温调节阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口气动低温调节阀产品详情
适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
二、进口气动低温调节阀技术参数
阀体
| 阀体形式 | 直通铸造球型阀 |
| 公称通径 | DN25～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 法兰标准 | GB/T9113、 JB/T79 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 低温型-10～-196℃、超低温型-196～-250℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
| 阀芯形式 | 单座、笼式、套筒型阀芯 |
| 流量特性 | 线性、等百分比 |
执行机构及附件、作用形式
| 执行器型式 | KYT多弹簧簿膜执行机构 | ||||
| 执行器型号 | KYT-22 | KYT-23 | KYT-34 | KYT-45 | KYT-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |
| 2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 导向套、并帽 | 304 | 304 | 316 | 316L |
| 5 | 阀盖 | WCB | CF8 | CF8M | CF3M |
| 6 | 阀杆 | 304 | 304 | 316 | 316L |
| 7 | 隔热板 | 304 | 304 | 316 | 316L |
| 8 | 填料 | 金属石墨缠绕垫片/柔性石墨 | |||
| 9 | 弹簧 | 65Mn | 304 | 316 | 316L |
| 10 | 螺母 | 304 | 304 | 316 | 316L |
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±10.0 | ±1.0 | ||
| 回差% | ≤6.0 | ≤1.0 | ||
| 死区% | ≤6.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±5.0 | ±1.0 |
| 始点 | ±10 | ±1.0 | ||
| 气关 | 始点 | ±10.0 | ±1.0 | |
| 终点 | ±5.0 | ±1.0 | ||
| 额定行程偏差% | ≤±2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 单座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用执行器型号 | KYT-22 | KYT-23 | KYT-34 | KYT-45 | KYT-56 | ||||||||
三、进口气动低温调节阀工作原理
由进口气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
四、进口气动低温调节阀性能特点
具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。
五、进口气动低温调节阀外形尺寸
| 称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 根据实际工况温度而定 | ||||||||||||
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
