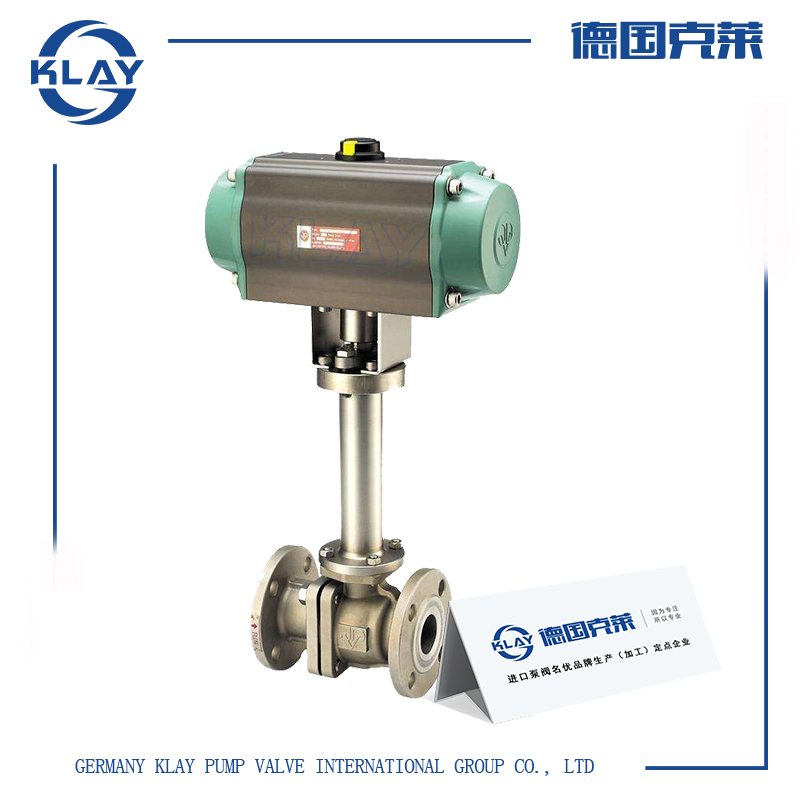

进口气动低温球阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口气动低温球阀产品详情

进口气动低温球阀,分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。气动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。

二、进口气动低温球阀技术参数

压力等级:1.6MPa~45MPa、150LB~2500LB

阀门通径:DN15Mmm~DN1200mm (1/2~48")

连结形式:法兰式、焊接式、螺纹

阀门材料:LCB、LC3、CF8

工作温度:-46℃、-101℃、 -196℃、-253℃

驱动方式:气动(单作用带弹簧复位)(双作用开关型)

三、进口气动低温球阀工作原理

由进口气动执行器、球阀和加长阀杆组合而成,进口气动低温球阀在选配的时候可以选用可选用(KQ型气动执行器)、(KA型气动执行器)(KJV型气动执行器)器配上输入信号4~20mA,改变阀芯的旋转角度(0~90°)实现调节和控制流量的参数来取代人工的开关调节操作。

四、进口气动低温球阀性能特点

1、承压件的材料能承受介质温度的变化而引起的膨胀、收缩、密封部位的结构在温度变化时不会产生的变形。用于-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件漫放在液氯箱中进行冷却.当零件温度达到-196℃时,开始保温1-2h.然后取出箱外自然处理到常温重复循环2次;

2、阀盖采用长颈结构,其目的保护填料函的功能,是填料孙处于离低温较远的位置,保证填料的密封效果。同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长(H.见左图)可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函中间(见组合填料结构)加入润滑脂形成油封层、降低填料函的压差,提高密封性能;

3、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料的可靠性;

4、低温球阀具有防止异常升压结构.由于低温阀门介质气化后,其体积激剧膨胀,压力会异常升温.当阀门中腔压力升高时,阀门中腔和进口侧连通,或在阀门进口端安置泄压阀.保证阀门安全使用;

5、低温球阀用的垫片具有在常温下,低温状态及温度变化下能可靠密封性和复原性。

五、进口气动低温球阀外形尺寸

DN(mm)
L
D
D1
D2
B
F
Z-d
H
H1
H2
50
203
165
125
102
18
3
4-18
20
96
92
65
222
185
145
122
18
3
8-18
25
125
105
80
241
200
160
138
20
3
8-18
25
150
120
100
305
220
180
158
20
3
8-18
30
200
160
125
356
250
210
188
22
3
8-18
40
220
200
150
394
285
240
212
22
3
8-22
45
245
210
200
457
340
295
268
24
3
12-22
50
280
224
250
533
405
355
320
26
3
12-26
60
320
278
300
610
460
410
378
28
4
16-26
70
337
306
350
686
520
470
438
30
4
16-30
75
374
334
400
762
580
525
490
32
4
20-30
75
408
358
450
864
640
585
550
40
4
20-33
80
439
390
500
914
715
650
610
44
4
20-36
90
492
434
600
1067
840
770
725
54
5
24-36
105
588
523
700
1245
910
840
795
58
5
24-39
115
644
658
800
1372
1025
910
900
62
5
28-39
125
742
746
900
1524
1125
1025
1000
64
5
28-39
140
812
807
1000
1753
1255
1125
1115
68
5
28-42
150
900
898
1200
2134
1485
1485
1330
78
5
32-48
170
1097
1066
1400
2388
1685
1685
1530
84
5
36-48
200
1302
1253

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口气动低温球阀性能参数、结构尺寸、价格等详情请联系我们。
