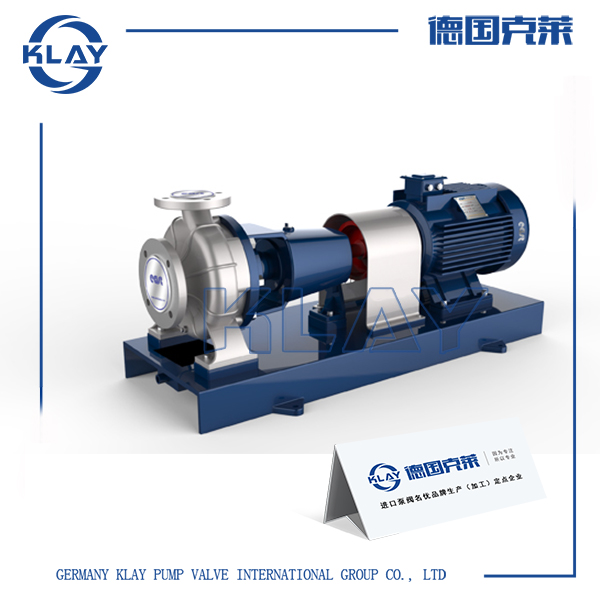

进口化工流程泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口化工流程泵产品详情

进口化工流程泵在石油化工企业中用量zui大，它与电动机和管路系统组成了完整的液体输送单元。石油化工生产中的原料、半成品和成品大多是液体，将原料制成产品时，需要经过复杂的工艺过程，泵起了提供压力及流量的作用。如果把管路比作人体的血管，那么泵就好比是人体的心脏。可见，泵如果不能正常工作，整个化工流程将无以为继。

二、进口化工流程泵技术参数

口径：25~400mm

流量(Q)可达：2600m³/h

扬程(H)可达：250m

工作压力(P)可达：2.5MPa

工作温度(T)：-20°C~ +180°C

中心支撑：-20°C~ +450°C

三、进口化工流程泵工作原理

该泵为单级、卧式径向剖分蜗壳泵，泵体为脚支撑，单吸径向叶轮，轴向吸入，径向排出。根据使用条件，采用前、后磨损环及平衡孔进行水力平衡，填料箱具有冷却或加热管接头，轴封采用填料密封，也可以采用单端面或双端面机械密封，并配有冷却，冲洗或密封系统，标准管路按 API 规范设计，吸入及排出管法兰的额定压力等级相同，从电机端看，泵为顺时针转动。

四、进口化工流程泵优势特点

在检修泵时不需要像其它泵一样需要拆卸进出口管道，拆开化工流程泵泵盖后能把悬架和转子从泵体里面拿出，所以在检修化工流程泵时工作非常方便。叶轮的后盖板上装有密封环，所以能平衡轴向力，其余的不平衡力由推力轴承承受。轴承为油润滑的滚珠轴承，油环提油而且能自动控制油位，当工作温度低于250℃时，悬架无需冷却，工作温度高于250℃～450℃时需要另外加装水冷装置冷却。

五、进口化工流程泵型号尺寸

号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号
	m3/h	m	m	%	介质比重为1.35时配用电机功率及型号	m3/h	m	m	%	介质比重为1.35时配用电机功率及型号
KLCZ32-160	7.5	34.5	2	62	KL112M-2 4KW	3.75	8.6	2	49	KL90S-4 1.1KW
	12.5	32	2			6.3	8	2
	15	30	2.5			7.5	7.5	2.5
KLCZ32-200	7.5	51.8	2	51	KL132S2-2 7.5KW	3.75	12.9	2	47	KL90L-4 1.5W
	12.5	50	2			6.3	12.5	2
	15	48	2.5			7.5	12	2.5
KLCZ32-250	7.5	82	2	40	KL160M2-2 15KW	3.75	20.5	2	37	KL100L1-4 2.2KW
	12.5	80	2			6.3	20	2
	15	78.5	2.5			7.5	16.2	2.5
KLCZ40-160	15	34.2	2	63	KL132S2-2 7.5KW	7.5	8.55	2	60	KL90L-4 1.5W
	25	32	2			12.5	8	2
	30	30	2.5			15	7.5	2.5
KLCZ40-200	15	53.2	2	60	KL160M1-2 11KW	7.5	13.3	2	57	KL100L1-4 2.2KW
	25	50	2			12.5	12.5	2
	30	47.6	2.5			15	11.9	2.5
KLCZ40-250	15	81.2	2	50	KL180M-2 22KW	7.5	20.3	2	48	KL100L2-4 3KW
	25	80	2			12.5	20	2
	30	78.4	2.5			15	19.6	2.5
KLCZ40-315	15	126.8	2	50	KL200L2-2 37KW	7.5	32.4	2	45	KL132S-4 5.5KW
	25	125	2			12.5	32	2
	30	124	2.5			15	31.7	2.5
KLCZ50-160	30	36	2	73	KL160M1-2 11KW	15	9	2	70	KL90L-4 1.5KW
	50	32	2.3			25	8	2.3
	60	28.4	3.3			30	7.2	3.3
KLCZ50-200	30	55.2	2	72	KL160L-2 18.5KW	15	13.5	2	70	KL100L1-4 2.2KW
	50	50	2.5			25	12.5	2
	60	45.2	3.2			30	11.5	2.5
KLCZ50-250	30	84	2.5	64	KL200L2-2 37KW	15	21	2	59	KL112M-4 4KW
	50	80	2.5			25	20	2
	60	75	2.5			30	18.8	2.5
KLCZ50-315	30	128	2.5	60	KL280S-2 75KW	15	32.5	2	58	KL132M-4 7.5KW
	50	125	2.5			25	32	2.5
	60	123	3			30	31.5	3
KLCZ65-160	60	37	3.8	74	KL180M-2 22KW	30	9.25	3	68	KL100L1-4 2.2KW
	100	32	4.3			50	8	3.4
	120	28	5			60	7	3.7
KLCZ65-200	60	56	3.4	73	KL200L2-2 37KW	30	14	2.5	73	KL112M-4 4KW
	100	50	3.9			50	12.5	2.5
	120	44	5.2			60	11	3
KLCZ65-250	60	88	30	71	KL250M-2 5.5KW	30	22	2.5	67	KL132S-4 5.5KW
	100	80	3.6			50	20	2.5
	120	74	4.5			60	18.5	3
型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号
	m3/h	m	m	%	介质比重为1.35时配用电机功率及型号	m3/h	m	m	%	介质比重为1.35时配用电机功率及型号
KLCZ65-315	60	132	2.8	66	KL280S-2 75KW	30	33.5	2	62	KL160M-4 11KW
	100	125	3.2			50	32	2
	120	119	4.2			60	30.5	2.5
KLCZ80-160	130	16	4.7	76	KL180M-2 22KW	65	4	2.5	70	KL112M-4 4KW
	150	22	5.3			70	5	2.8
	160	26	5.8			75	8	3.5
KLCZ80-200	110	26	4.5	79	KL225M-2 nbsp; 45KW	65	9	2.5	73	KL160M-4 11KW
	130	26	5			75	11	2.9
	150	38	5.8			80	12	3.6
KLCZ80-250	130	47	3.7	80	KL280M-2 90KW	70	11	2	78	KL160L-4 15KW
	150	55	4.5			85	17	2.3
	180	75	5.5			90	19	3
KLCZ80-315	150	75	4	76.5	KL315M1-2 132KW	70	18	2.5	72	KL180M-4 18.5KW
	160	100	4.5			85	25	2.5
	200	130	5			100	32	3
KLCZ80-400						75	30	2.5	63	KL225S-4 37KW
						90	40	2.5
						100	50	3
KLCZ100-200	150	61	4.5	81	KL250M-2 55KW	60	15.3	2.5	80	KL132M-4 7.5KW
	200	50	5			100	12.5	2.9
	240	41	5.8			120	10.3	3.6
KLCZ100-250	120	90	3.7	81.5	KL280M-2 90KW	60	22.5	2	75	KL160M-4 11KW
	200	80	4.5			100	20	2.3
	240	73	5.5			120	18.3	3
KLCZ100-315	120	132.5	4	75.5	KL315M1-2 132KW	60	33.5	2.5	72	KL180M-4 18.5KW
	200	125	4.5			100	32	2.5
	240	120	5			120	30.5	3
KLCZ100-400						60	52	2.5	70	KL225S-4 37KW
						100	50	2.5
						120	58.5	3
KLCZ125-250						120	23	2.5	84	KL180L-4 22KW
						200	20	2.8
						240	18	3
KLCZ125-315						120	35.6	3	79	KL225S-4 37KW
						200	32	3.5
						240	29.4	4
KLCZ125-400						120	55.8	3	74.5	KL280S-4S 75KW
						200	50	3.5
						240	47	4
KLCZ150-250						240	23	3	85	KL225M-4 45KW
						400	20	3.5
						460	18	4
泵型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号	流量	扬程	汽蚀余量	效率	介质比重为1.35 时配用电机功率及型号
	m3/h	m	m	%	介质比重为1.35时配用电机功率及型号	m3/h	m	m	%	介质比重为1.35 时配用电机功率及型号
KLCZ150-315						240	35.6	3	82.5	KL280S-4 75KW
						400	32	3.5
						460	29.4	4
KLCZ150-400						240	55.8	3	80	KL315S-4 110KW
						400	50	3.5
						460	47	4
KLCZ150-500						340	50	3.5	78	KL315M2-4 160KW
						360	65	4
						400	70	4.3
KLCZ200-250						500	10	3.5	85	KL225S-4 37KW
						540	11	4.2
						600	12	4.5
KLCZ200-315						500	13	4.5	83.5	KL280S-4S 75KW
						600	20	4.5
						650	24	5
KLCZ200-400						500	40	4.5	84	KL315M2-4 18.5KW
						550	45	4.8
						650	52	5
KLCZ200-500						450	40	4.5	81.5
						550	55	4.8
						650	65	5
KLCZ250-315						800	16	4.5	86
						900	20	5
						950	22	5.5
KLCZ250-400						800	24	4.9	83
						900	38	5
						1000	44	5.5
KLCZ250-500						850	45	5.5	85
						1000	55	5.5
						1200	80	6
KLCZ300-400						1300	20	5.5	87
						1400	30	5.5
						1500	40	6
KLCZ300-500						1100	40	5.5	83.5
						1300	50	5.5
						1500	60	6
