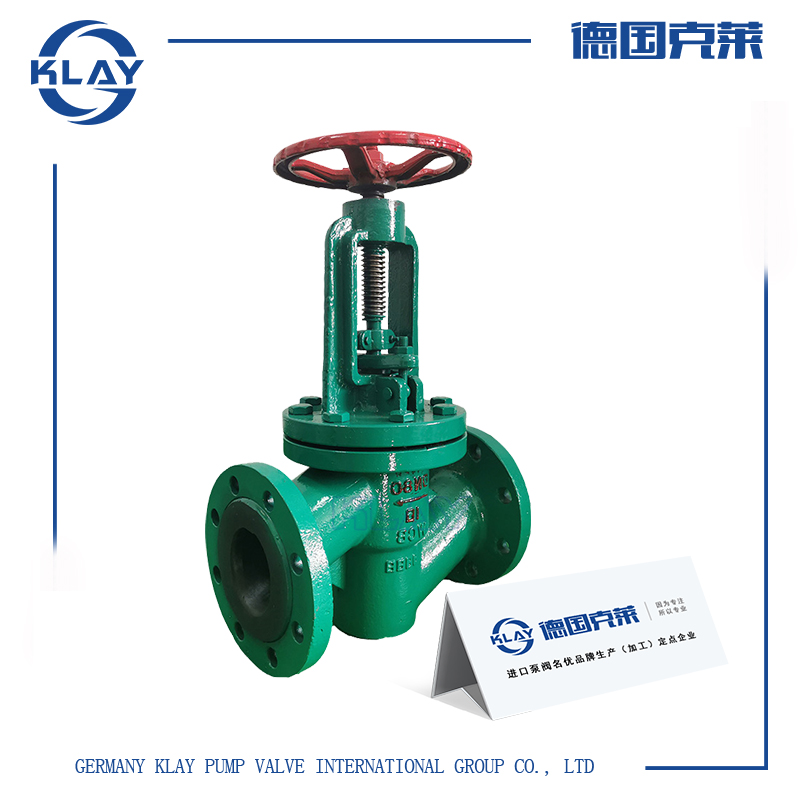

进口衬胶截止阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口衬胶截止阀产品详情

本阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度：≤85℃、≤100℃、≤120℃(按照衬里材料)压力等级：PN(MPa)　1.0　1.6

二、进口衬胶截止阀技术参数

口径：DN15~DN600

阀体：铸铁、球墨铸铁、碳钢、不锈钢

蝶板：铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆：碳钢镀镍磷、不锈钢

阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

手轮：铸铁、碳钢

三、进口衬胶截止阀工作原理

主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。

四、进口衬胶截止阀性能特点

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面;

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

五、进口衬胶截止阀外形尺寸

公称通径DN	公称压力MPa	工作压力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100
20			150	105	75	4-14	224	246	100
25			160	115	85	4-14	240	272	120
32			180	140	100	4-18	262	285	120
40			200	150	110	4-18	283	310	140
50			2360	165	125	4-18	311	345	140
65			290	185	1451	4-18	366	410	160
80			310	200	60	6/2-18	388	430	200
100			350	220	180	6/2-18	463	535	280
125			400	250	210	6/2-18	495	575	380
150			480	285	240	6/2-22	560	60	320
200			495	340	295	6/2-22	615	715	360
250			622	405	355	10/2-22	790	935	500
300			698	460	410	10/2-22	908	1100	500
