进口电动截止阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

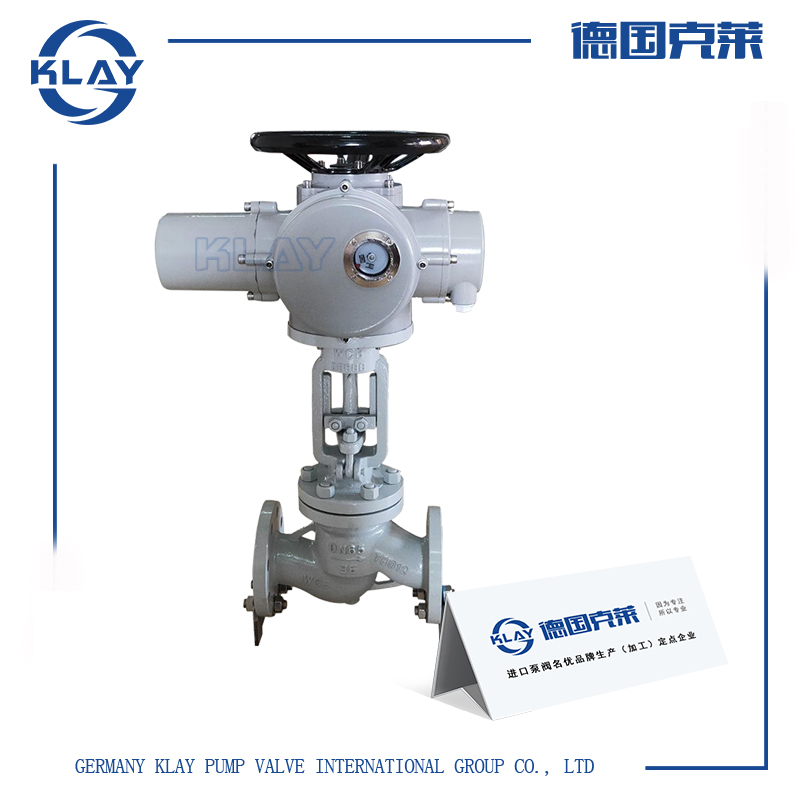

产品介绍一、进口电动截止阀产品详情
适用于现场管道温度要求高的场合，阀门开启和关闭由电动阀门执行器来控制;电动截止阀处于关闭状态，阀体受阀杆的机械施压作用，阀瓣密封面紧压在阀座上，当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使阀体脱开阀座，阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使阀瓣开始无摩擦地旋转。二、进口电动截止阀技术参数
公称通径：DN15-DN1000
公称压力：1.0Mpa-10Mpa
适用温度：-40℃～425℃
适用介质：水、油、蒸汽、酸碱物
阀体材质：铸铁、铸钢、碳钢、不锈钢
传动方式：电动(带手动)
产品形式：多回转型
控制电源：380V/50Hz;220V/50Hz;24VDC
防护等级：户外型和隔爆型为IP55-IP67
防护类型：户外型、隔爆型、整体型、调节型、隔爆整体型
三、进口电动截止阀工作原理
是使用较广泛的一种阀门，由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，维修方便，不仅适用于中低压，而且适用于高压。电动截止阀的闭合原理是，依靠电动推力旋转阀杠，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。进口电动截止阀只许介质单向流动，安装时有方向性。
四、进口电动截止阀性能特点
1、选材，符合标准，结构合理，造型美;
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用长;
3、阀杆经调质及表面氮化处理，有好的抗腐蚀性和抗擦伤性;
4、可采用配管法兰标准及法兰密封面型式，满足工程需要及用户要求;
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于压力、温度及介质工况;
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行;
7、配有KDW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
五、进口电动截止阀外形尺寸
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
|
|
50 |
230 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
590 |
645 |
|
65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
690 |
|
80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
715 |
|
100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
770 |
|
125 |
400 |
254 |
210 |
185 |
|
22 |
3 |
|
8-φ18 |
590 |
780 |
|
150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
810 |
|
200 |
600 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
810 |
967 |
|
250 |
622 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
810 |
1143 |
|
300 |
698 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
830 |
1292 |
|
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
590 |
645 |
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
8-φ18 |
590 |
690 |
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
590 |
715 |
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
590 |
770 |
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
590 |
780 |
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
810 |
810 |
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
810 |
967 |
|
250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
830 |
1143 |
|
300 |
698 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
830 |
1292 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
645 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
690 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
590 |
715 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
770 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
810 |
782 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
810 |
875 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
810 |
1160 |
