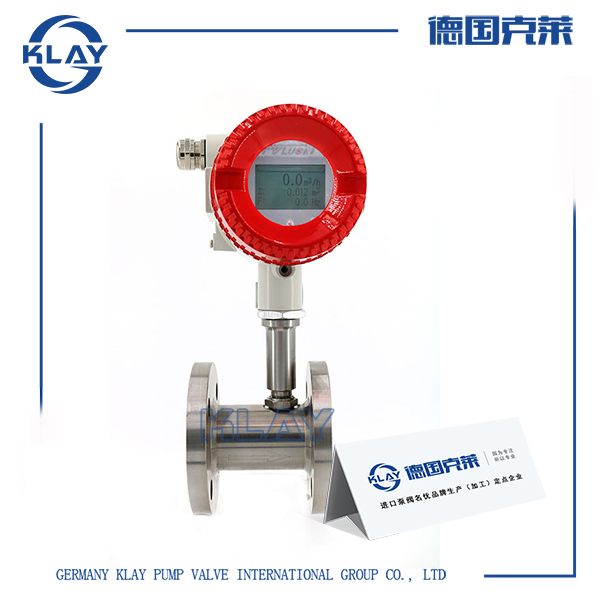

进口法兰式涡轮流量计

一、进口法兰式涡轮流量计产品详情

进口涡轮流量计一种速度式仪表，它具有精度高，重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积流量。可广泛应用于石油，化工，冶金，有机液体，无机液，食品，药品等行业。

二、进口法兰式涡轮流量计技术参数

品牌 德国克莱KLAY 测量介质 无杂质、无强烈腐蚀性、低粘度液体 执行标准 进口涡轮流量传感器（JB/T9246-1999） 检定规程 进口涡轮流量计（JJG1037-2008） 仪表口径及 连接方式 法兰连接型 DN15-DN200 螺纹连接型 DN4-DN50 卡箍连接型 DN25-DN50 法兰标准 常规标准 GB/T9113-2000 其他标准 国际管法兰标准 如德标DIN、美标ANSI、日标JIS 国内管法兰标准 如化工部标准、机械部标准 螺纹规格 常规规格 英制管螺纹（外螺纹） 其他规格 内螺纹、NPT螺纹等 精度等级及对应重复性 精度等级 ±1%R ±0.5%R ±0.2%R(需定制) 线性度 ≤0.15% ≤0.1% ≤0.03% 量程比 1：10； 1：15； 1:20 仪表材质 304不锈钢；316不锈钢 被测介质温度（℃） -20℃～+110℃ 检定条件 环境条件 环境温度 20℃ 相对湿度 65% 检定装置 标准表法液体流量检定装置 静态质量法液体流量检定装置 使用条件 环境温度 -20℃～+60℃ 相对湿度 5%～90% 大气压力 86Kpa～106Kpa 输出信号 脉冲频率信号 两线制4-20mA DC电流信号 485通讯 供电电源 24V DC 传输距离 ≤1000m 信号线接口 基本型：赫斯曼接头，防爆型：内螺纹M20*1.5 防爆等级 基本型：非防爆产品，防爆型：Exd II CT6 Gb 防护等级 IP65

仪表口径（mm） 正常流量范围（m3/h） 扩展流量范围（m3/h） 仪表口径（mm） 正常流量范围（m3/h） 扩展流量范围（m3/h） DN4 0.04～0.25 0.04～0.4 DN50 4～40 2～40 DN6 0.1～0.6 0.06～0.6 DN65 7～70 4～70 DN10 0.2～1.2 0.15～1.5 DN80 10～100 5～100 DN15 0.6～6 0.4～8 DN100 20～200 10～200 DN20 0.8～8 0.45～9 DN125 25～250 13～250 DN25 1～10 0.5～10 DN150 30～300 15～300 DN32 1.5～15 0.8～15 DN200 80～800 40～800 DN40 2～20 1～20

三、进口法兰式涡轮流量计工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

Q——流体的瞬时流量(工作状态下)[m3/h]

3600——换算系数

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

流量计的系数与流量(或雷诺数)的关系曲线如图1所示。由图可见，仪表系数分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。

四、进口法兰式涡轮流量计优势特点

1、高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R;(R指读数误差);

2、重复性好，短期重复性可达0.05%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计;

3、就地显示，瞬时流量和累计流量;

4、输出脉冲频率信号，4-20mA,485通讯;

5、可获得很高的频率信号，信号分辨力强;

6、量程比宽,中大口径可达1:20，小口径为1:10;

7、结构紧凑轻巧，安装维护方便，流通能力大。

五、进口法兰式涡轮流量计结构尺寸



仪表口径 （mm)	公称压力（Mpa)	L (mm)	H (mm)	D (mm)	D1 (mm)	D (mm)	n	T (mm)
DN15	4.0Mpa	75	300	95	65	14	4	14
DN20	4.0Mpa	90	305	105	75	14	4	16
DN25	4.0Mpa	100	310	115	85	14	4	16
DN32	4.0Mpa	140	325	140	100	18	4	18
DN40	4.0Mpa	140	335	150	110	18	4	18
DN50	4.0Mpa	150	350	165	125	18	4	20
DN65	1.6Mpa	180	365	185	145	18	4	20
DN80	1.6Mpa	200	380	200	160	18	8	20
DN100	1.6Mpa	220	400	220	180	18	8	22
DN125	1.6Mpa	250	430	250	210	18	8	22
DN150	1.6Mpa	300	460	285	240	22	8	24
DN200	1.6Mpa	360	510	340	295	22	12	26

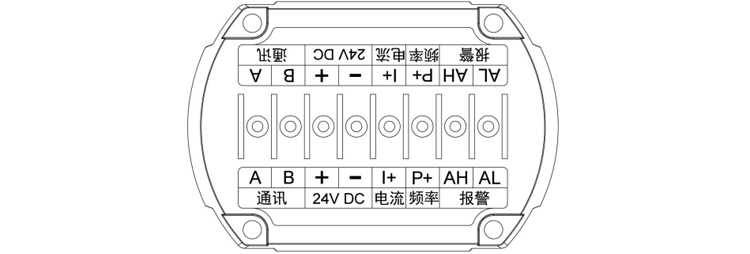

六、进口法兰式涡轮流量计接线指示

通讯	A	RS485通讯 A
	B	RS485通讯 B
24V DC	+	24V直流电源输入（正）
	-	24V直流电源输入（负）
电流	I+	4~20mA输出
频率	P+	24V频率、脉冲输出
报警	AH	上限报警输出
	AL	下限报警输出

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口法兰式涡轮流量计型号参数、结构原理、价格等详情请联系我们。
