进口螺纹涡轮流量计

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

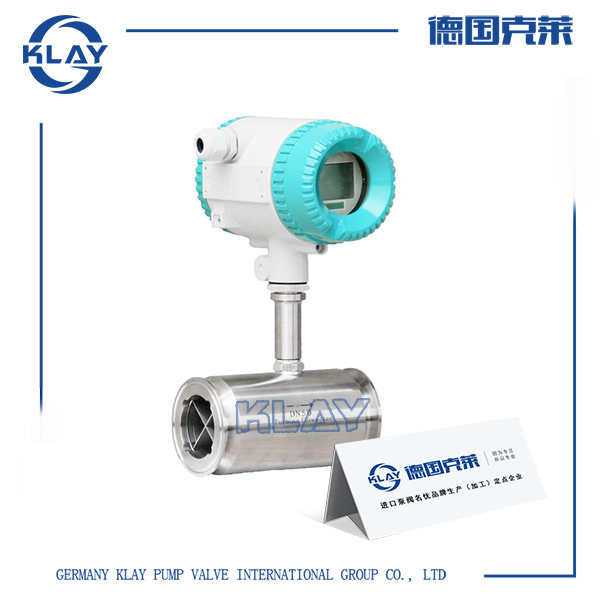

一、进口螺纹涡轮流量计产品详情

是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。如今,它已在石油、化工、科研、国防、计量各部门 中获得广泛应用。

二、进口螺纹涡轮流量计技术参数

品牌厂家 德国克莱KLAY
测量介质 无杂质、无强烈腐蚀性、低粘度液体
执行标准 涡轮流量传感器(JB/T9246-1999)
检定规程 涡轮流量计(JJG1037-2008)
仪表口径及 连接方式 法兰连接型 DN15-DN200
螺纹连接型 DN4-DN50
卡箍连接型 DN25-DN50
法兰标准 常规标准 GB/T9113-2000
其他标准 国际管法兰标准 如德标DIN、美标ANSI、日标JIS
国内管法兰标准 如化工部标准、机械部标准
螺纹规格 常规规格 英制管螺纹(外螺纹)
其他规格 内螺纹、NPT螺纹等
精度等级及对应重复性 精度等级 ±1%R ±0.5%R ±0.2%R(需定制)
线性度 ≤0.15% ≤0.1% ≤0.03%
量程比 1:10; 1:15; 1:20
仪表材质 304不锈钢;316不锈钢
被测介质温度(℃) -20℃~+110℃
检定条件 环境条件 环境温度 20℃
相对湿度 65%
检定装置 标准表法液体流量检定装置
静态质量法液体流量检定装置
使用条件 环境温度 -20℃~+60℃ 相对湿度 5%~90%
大气压力 86Kpa~106Kpa
输出信号 脉冲频率信号
两线制4-20mA DC电流信号
485通讯
供电电源 24V DC
传输距离 ≤1000m
信号线接口 基本型:赫斯曼接头,防爆型:内螺纹M20*1.5
防爆等级 基本型:非防爆产品,防爆型:Exd II CT6 Gb
防护等级 IP65
仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h) 仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h)
DN4 0.04~0.25 0.04~0.4 DN50 4~40 2~40
DN6 0.1~0.6 0.06~0.6 DN65 7~70 4~70
DN10 0.2~1.2 0.15~1.5 DN80 10~100 5~100
DN15 0.6~6 0.4~8 DN100 20~200 10~200
DN20 0.8~8 0.45~9 DN125 25~250 13~250
DN25 1~10 0.5~10 DN150 30~300 15~300
DN32 1.5~15 0.8~15 DN200 80~800 40~800
DN40 2~20 1~20

三、进口螺纹涡轮流量计工作原理

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
进口法兰式涡轮流量计工作原理图

Q——流体的瞬时流量(工作状态下)[m3/h]

3600——换算系数

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

流量计的系数与流量(或雷诺数)的关系曲线如图1所示。由图可见,仪表系数分为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。
进口法兰式涡轮流量计特性曲线

四、进口螺纹涡轮流量计优势特点

1、输出脉冲频率信号,4-20mA,485通讯;

2、可获得很高的频率信号,信号分辨力强;

3、量程比宽,中大口径可达1:20,小口径为1:10;

4、结构紧凑轻巧,安装维护方便,流通能力大;

5、适用高压测量,传感器表体上不必开孔,易制成高压型仪表;

6、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型,双向型,井下型,混沙专用型等;

7、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

五、进口螺纹涡轮流量计结构尺寸

进口螺纹涡轮流量计结构尺寸图 仪表口径 (mm) 公称压力(Mpa) L (mm) H (mm) 螺纹规格(G)
DN4 6.3Mpa 275 260 G1/2
DN6 6.3Mpa 275 260 G1/2
DN10 6.3Mpa 455 260 G1/2
进口螺纹涡轮流量计结构尺寸图 仪表口径 (mm) 公称压力(Mpa) L (mm) H (mm) 螺纹规格(G)
DN15 6.3Mpa 75 265 G1
DN20 6.3Mpa 80 265 G1
DN25 6.3Mpa 100 270 G5/4
DN32 6.3Mpa 140 290 G2
DN40 6.3Mpa 140 290 G2
DN50 6.3Mpa 150 305 G5/2

六、进口螺纹涡轮流量计接线指示

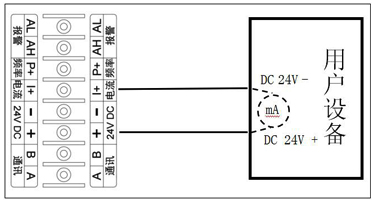

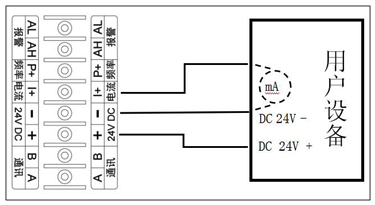

                      ① 两线制 4-20mA输出                                                                                      ② 三线制4~20mA输出
进口螺纹涡轮流量计接线图                      进口螺纹涡轮流量计接线图

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口螺纹涡轮流量计型号参数、结构原理、价格等详情请联系我们。
