进口智能涡轮流量计

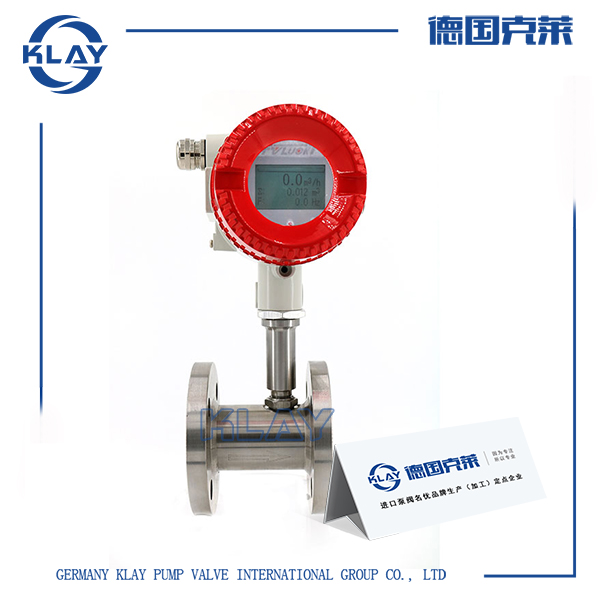

一、进口智能涡轮流量计产品详情

采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，智能涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。智能涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。

二、进口智能涡轮流量计技术参数

三、进口智能涡轮流量计工作原理

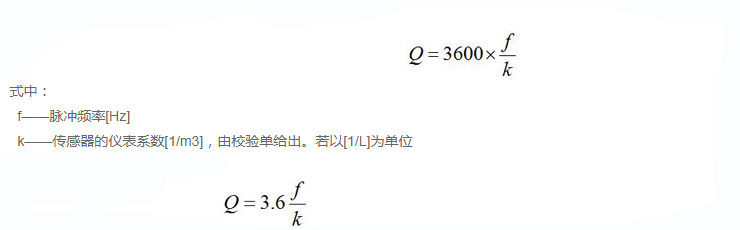

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

Q——流体的瞬时流量(工作状态下)[m3/h]

3600——换算系数

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

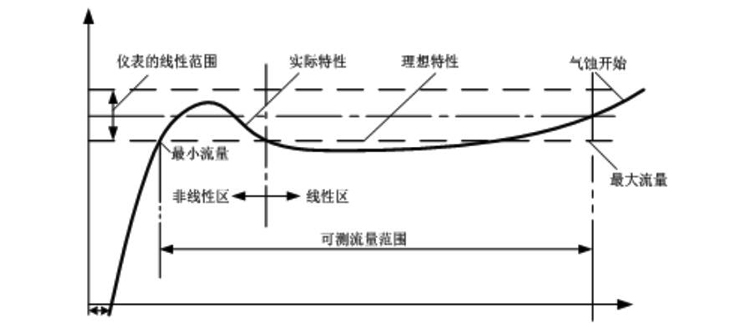

流量计的系数与流量(或雷诺数)的关系曲线如图1所示。由图可见，仪表系数分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。

四、进口智能涡轮流量计优势特点

1、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;

2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得 到极高的精确度，在贸易结算中是优先选用的流量计;

3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强;

4、可获得很高的频率信号(3~4kHz)，信号分辨力强;

5、范围度宽，中大口径可达1:20，小口径为1:10;

6、结构紧凑轻巧，安装维护方便，流通能力大;

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表;

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下 型、混砂专用型等。

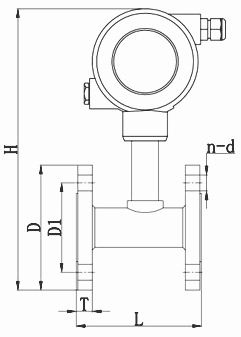

五、进口智能涡轮流量计结构尺寸
