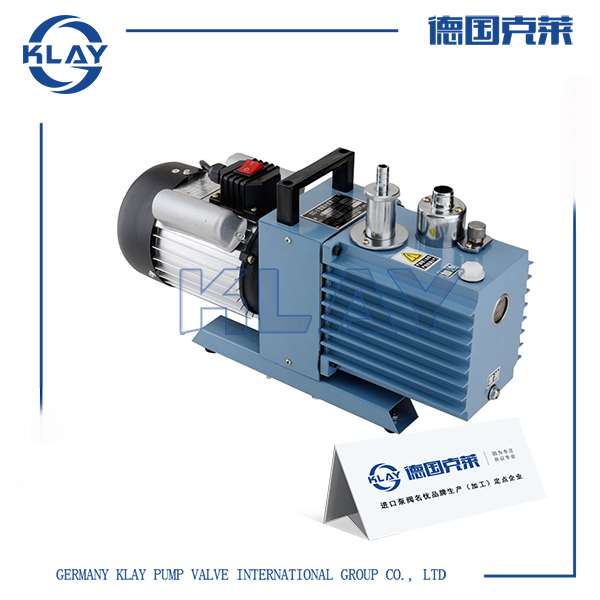

进口高转速旋片式真空泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口高转速旋片式真空泵产品详情

进口高转速旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，KLXZ型旋片式真空泵的技术参数为6×10-2 Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

二、进口高转速旋片式真空泵技术参数

参数/型号		KLXZ-0.25	KLXZ-0.5	KLXZ-1	KLXZ-2	KLXZ-4
抽气速率m3/h(L/S)	50（HZ）	0.9（0.25）	1.8（0.5）	3.6（1）	7.2（2）	14.4（4）
抽气速率m3/h(L/S)	60(HZ)	1.1（0.3）	2.1（0.6）	4.3（1.2）	8.6（2.4）	17.2（4.8）
极限压力（Pa）	分压力	≤6×10-1	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2
极限压力（Pa）	全压力	≤6.5	≤1.33	≤1.33	≤1.33	≤1.33
50HZ	转速（r/min）	1400	1400	1400	1400	1400
60HZ	转速（r/min）	1720	1720	1720	1720	1720
电机功率（kw)		0.12	0.18	0.25	0.37	0.55
电源电压（V)		220	220/380	220/380	220/380	220/380
进气口口径（mm）（外径）		φ15	φ20	φ20	φ30	φ30
噪音（dBA）		63	65	65	68	68
容油量（L）		0.5	0.6	0.7	1	1.2
外形尺寸（mm)		403×130×240	447×168×260	469×168×260	514×168×282	565×168×282
重量（Kg）毛重/净重		16/15	17/16	18/17	22/20	24/22

参数/型号		KLXZ-6	KLXZ-8	KLXZ-15	KLXZ-25
抽气速率(L/s)	50(HZ)	21.6（6）	28.8（8）	54（15）	90（25）
抽气速率(L/s)	60(HZ)	26（7.2）	34.5（9.6）	64.8（18）	108（30）
极限压力	分压力	≤4×10-2	≤4×10-2	≤4×10-2	≤4×10-2
（Pa）	全压力	≤1	≤1	≤1	≤1
转速（r/min)	50(HZ)	1400	1400	1400	1400
转速（r/min)	60(HZ)	1720	1720	1720	1720
电机功率（kw)		0.75	1.1	1.5	2.2
电源电压（V)		380	380	380	380
进气口口径（mm）		KF -40	KF -40	KF -40	KF -50
噪音（dBA）		68	70	70	72
容油量（L）		2	3	4	5
外形尺寸（mm)		565×200×342	650×240×430	700×240×430	770×240×430
毛重/净重（Kg）		50/40	70/60	86/75	98/85

三、进口高转速旋片式真空泵工作原理

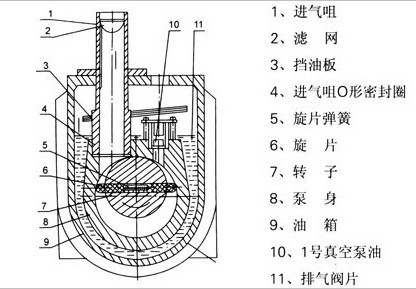

它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为旋片式真空泵工作原理示意图。双级是两个单级串联而成。

四、进口高转速旋片式真空泵优势特点

1 、具有体积小，重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施和无防止油封漏油污染场地的措施;

2 、进口高转速旋片式真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。

五、进口高转速旋片式真空泵结构尺寸

型号	矩形管	L7	L8	L6	L’6	L12	L’12
KLXZ-0.25	30×20	61	156	175		70	109
KLXZ-0.5/1	30×20	73	182	240	7.5	88	118
KLXZ-2/4	40×25	102	188	270	10	94	134
KLXZ-8	40×25	102	192	255	19.5	140	180

型号	L	L1	L2	L3	l	l1	l2	W	W1	W2	w1	w2	H1	H2	DN	KF	Φd
KLXZ-6	550	220	105	64	302	250	85	175	55	66	136	182	315	280	25	40	7
KLXZ-8	624	255	175	64	495	455	180	238	75	100	182	232	414	388	25	40	8
KLXZ-15	703	315	175	64	495	455	180	238	75	100	182	232	414	388	25	40	8
KLXZ-25	743	355	175	64	495	455	180	238	75	100	182	232	414	388	25	50	8
