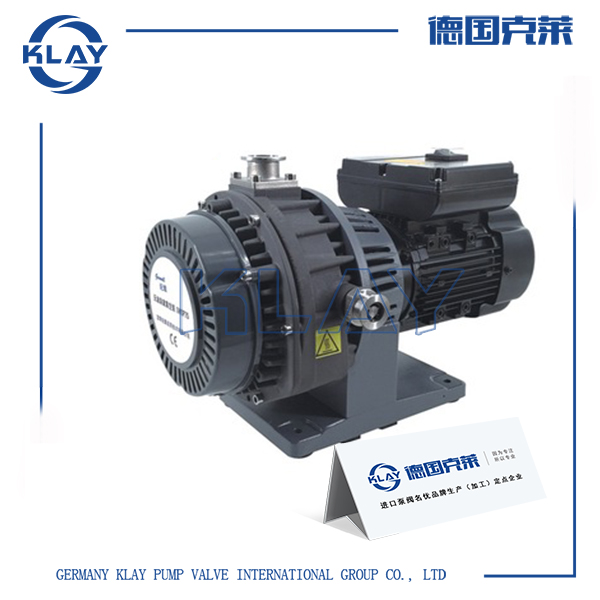

产品介绍一、进口无油涡旋真空泵产品详情
进口无油涡旋真空泵的泵腔由一对涡旋盘共轭组合而成，此涡旋盘是盘面有一个或者多个螺旋槽的涡旋型盘状结构。而无油涡旋真空泵的抽气系统由两个动、静涡旋盘组装而成，动涡旋盘在轴的运转下绕着静涡旋盘的中心运转，从而沿着涡旋曲面实现抽气的过程，在外部电机的带动下，实现涡旋真空泵的吸气排气全过程。
二、进口无油涡旋真空泵技术参数
| 型号 | KLSC4 | KLSC8 | KLSC16 | KLSC30 | KLSC60 | ||
| 排气速度 | 50HZ | I/s | 1 | 2 | 4.3 | 8.7 | 16.6 |
| I/min | 60 | 120 | 258 | 522 | 996 | ||
| m³/h | 3.6 | 7.2 | 15.5 | 31.3 | 59.8 | ||
| cfm | 2.2 | 4.3 | 9.3 | 18.7 | 35.8 | ||
| 60HZ | I/s | 1.2 | 2.4 | 5.1 | 10.4 | 19.9 | |
| I/min | 72 | 144 | 306 | 624 | 1194 | ||
| m³/h | 4.3 | 8.6 | 18.3 | 37.4 | 71.6 | ||
| cfm | 2.5 | 5.1 | 10.9 | 22.3 | 42.8 | ||
| 极限真空度 | Pa | ≤10 | ≤8.0 | ≤2.6 | ≤1.0 | ≤1.0 | |
| Torr | ≤7.5×10-2 | ≤6.0×10-2 | ≤1.9×10-2 | ≤7.5×10-3 | ≤7.5×10-3 | ||
| mbar | ≤1.0×10-1 | ≤8.0×10-2 | ≤2.6×10-2 | ≤1.0×10-2 | ≤1.0×10-2 | ||
| psi | ≤1.4×10-3 | ≤1.2×10-3 | ≤3.8×10-4 | ≤1.4×10-4 | ≤1.4×10-4 | ||
| 噪音 | dB(A) | ≤52 | ≤57 | ≤61 | ≤63 | ≤67 | |
| 漏率（排气口和气镇阀关闭） | 1×10-5Pa·m3·s-1（1×10-6mbar·KL·s-1） | ||||||
| 更大进/排气压力 | MPa | 0.1/0.13 | |||||
| 工作环境温度 | ℃/F | 5～40 | |||||
| 更大水分处理能力 | G/h | 50 | 60 | ||||
| 电机三相 | 输出功率 | KW/hp | 0.15/0.20 | 0.25/0.30 | 0.55/0.74 | 0.75/1.00 | 1.50/2.00 |
| 工作电压 | VAC | 380/220 | |||||
| 频率 | Hz | 50/60 | |||||
| 转速 | rpm | 1410/1680 | |||||
| 电机单相 | 输出功率 | KW/hp | 0.15/0.20 | 0.25/0.30 | 0.55/0.74 | 0.75/1.00 | |
| 工作电压 | VAC | 220/110 | |||||
| 频率 | Hz | 50/60 | |||||
| 转速 | rpm | 1440/1680 | |||||
| 进/排气口尺寸 | mm | KF25/16 | KF40/16 | ||||
| 外形尺寸 | mm | 400×300×340 | 430×250×280 | 490×290×340 | 520×316×360 | 580×360×400 | |
| 净重 | kg | 13 | 18 | 32 | 38 | 52 | |
| 冷却方式 | 风冷 | ||||||

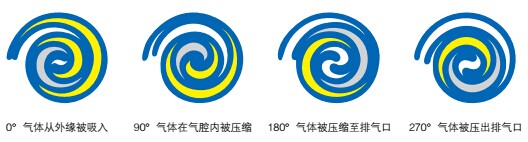

三、进口无油涡旋真空泵工作原理
四、进口无油涡旋真空泵优势特点
1、 密封度良好，主要由顶部密封和轴承密封组成；
2、 压缩气体的进程慢，有两到三个气体压缩多线程同时进行，泵腔相对与曲轴对称，功率变化小，使得运转过程平稳，进而让真空泵的振动噪音变低；
3、加入自动气镇技术，在压缩气体的最后加入适度的干燥空气，有效的阻止了蒸汽变为液体；
4、结构组成简单，工作压力范围比较宽，拥有着稳定的抽速以及比较高的气体压缩比。

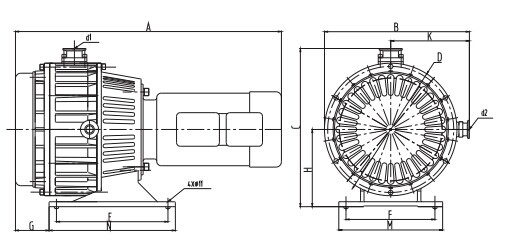

五、进口无油涡旋真空泵结构尺寸
| 尺寸 | A | B | C | D | E | F | G | H | M | N | K | d1 | d2 |
| 型号 | |||||||||||||
| KLSC4 | 350 | 210 | 245 | 187 | 179 | 140 | 42 | 125 | 160 | 204 | 116 | 25 | 16 |
| KLSC8 | 430 | 250 | 280 | 220 | 214 | 129 | 86 | 130 | 155 | 250 | 135 | 25 | 16 |
| KLSC16 | 492 | 268 | 324 | 226 | 252 | 163 | 87 | 174 | 192 | 288 | 140 | 25 | 16 |
| KLSC30 | 530 | 312 | 343 | 275 | 252 | 170 | 115 | 178 | 206 | 288 | 165 | 40 | 16 |
| KLSC60 | 580 | 360 | 400 | 336 | 267 | 184 | 121 | 195 | 224 | 303 | 191 | 40 | 16×2 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口无油涡旋真空泵型号参数、结构原理、价格等详情请联系我们。
