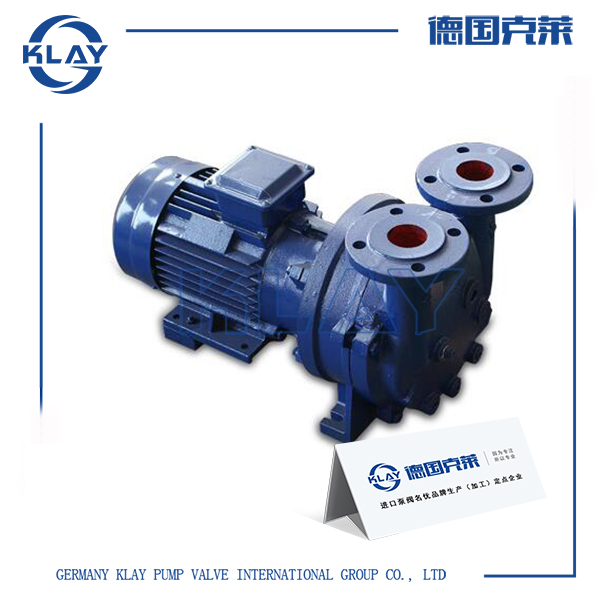

一、进口水环真空泵产品详情
适于抽除气体和湿润蒸汽,吸气压力可达到33mbar绝压(97%真空度),当水环式真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,T水环式真空泵如配大气喷射器吸气压力可达10mbar,喷射器可直接安装在真空泵吸气口上,作为压缩机使用时,其压力最大至0.26MPa(绝压),被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。
二、进口水环真空泵技术参数
型号:KLBV
气量范围:27-500m³/h
压力:33hPa-1030hPa
三、进口水环真空泵工作原理

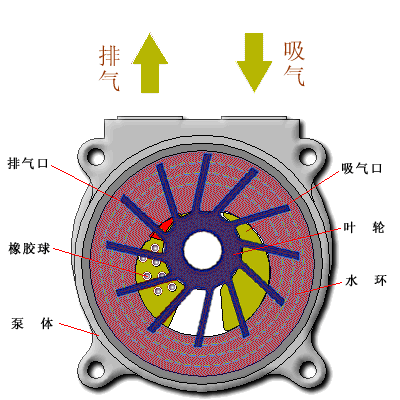

KLMT水环真空泵如图所示叶轮偏心地安装在泵体之内,起动时向泵内注入水,因此当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,KLMT水环真空泵水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,KLMT水环真空泵就连续不断地抽吸或压送气体。
KLMT水环真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,应该不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当KLMT水环真空泵排出的气体不再利用时,在KLMT水环真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,使泵能达到所要求的技术要求和性能指标。
当LMT水环真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入KLMT水环真空泵内。压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水.以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而使压缩机性能满足要求。
四、进口水环真空泵优势特点
1、机泵直联设计,节省空间,易于安装,维修方便;
2、全部采用进口轴承;
3、全部采用机械密封作为标准配置,消除了泄露,维护简单;
4、全部设有汽蚀保护管接口,如在极限压力下工作,开启汽蚀保护管接口(或与分离器连接)可在最大限度保证吸气效果的情况下消除汽蚀声,并对泵进行保护;
5、标准配备铝青铜叶轮,强度高,经久耐用,并提高了泵的耐腐蚀性。如过流部件全部采用不锈钢材质,可工作在更为苛刻的环境中;
6、独特的柔性排气口设计,不会产生过压缩,确保了KLMT在其性能范围内效率最佳;
7、全部采用Y2系列电机,防护等级IP54、IP55(普通为IP44),绝缘等级为F级绝缘(普通为B级绝缘);
8、KLMT系列水环式真空泵可实现柔性密封件全部为聚四氟乙烯,从而可大大延长真空泵在更为苛刻工况下的使用寿命;
9、运行平稳,噪音可低至62分贝。
五、进口水环真空泵结构尺寸
曲线 编号 |
产品 型号 |
最大气量33m3/min | 极限真空-Mpa | 电机功率KW |
电机防 爆等级 |
电机防 护等级 |
泵转速r.p.m | 工作液流量L/min |
噪音 dB(A) |
重量 kg |
60V | KLMT-2060 | 0.45 | 0.097 | 0.81 |
不防爆 |
IP54 |
2880 | 2 | 62 | 37 |
61V | KLMT-2061 | 0.86 | 0.097 | 1.45 | 2880 | 2 | 65 | 41 | ||
70V | KLMT-2070 | 1.33 | 0.097 | 2.35 | 2850 | 2.5 | 66 | 66 | ||
71V | KLMT-2071 | 1.83 | 0.097 | 3.85 | 2860 | 4.2 | 72 | 85 | ||
110V | KLMT-5110 | 2.75 | 0.097 | 4 |
不防爆 |
IP54 |
1450 | 6.7 | 63 | 120 |
111V | KLMT-5111 | 3.83 | 0.097 | 5.5 | 1450 | 8.3 | 68 | 150 | ||
121V | KLMT-5121 | 4.66 | 0.097 | 7.5 | 1450 | 10 | 69 | 210 | ||
131V | KLMT-5131 | 6.66 | 0.097 | 11 | 1430 | 15 | 73 | 280 | ||
161V | KLMT-5161 | 8.33 | 0.097 | 15 | 970 | 20 | 74 | 390 | ||
110V | KLMT-6110 | 2.75 | 0.097 | 4 |
dIIBT4 |
IP55 |
1450 | 6.7 | 63 | 100 |
111V | KLMT-6111 | 3.83 | 0.097 | 5.5 | 1450 | 8.3 | 68 | 117 | ||
121V | KLMT-6121 | 4.66 | 0.097 | 7.5 | 1450 | 10 | 69 | 146 | ||
131V | KLMT-6131 | 6.66 | 0.097 | 11 | 1430 | 15 | 73 | 195 | ||
161V | KLMT-6161 | 8.33 | 0.097 | 15 | 970 | 20 | 74 | 317 |
