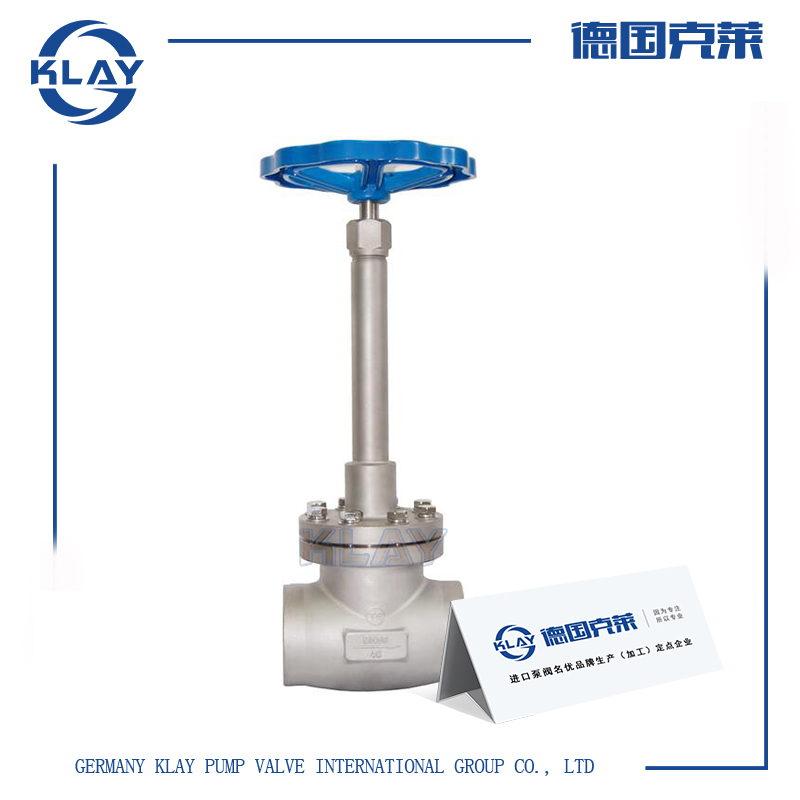

进口低温截止阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口低温截止阀产品详情

常用于低温液体运输的管道系统中,具有开度小、开启省力、密封性能可靠等特点,也可用于其他低温气体或其他介质的管道系统中。常见使用介质为乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。

二、进口低温截止阀技术参数

公称通径:DN10mm~40mm

公称通径:DN15mm~200mm

公称压力:PN4.0MPa

适用温度:-196℃~+80℃

阀体:ZG0Cr18Ni9

阀座、阀瓣:HPb59-1/0Cr18Ni9

阀杆:0Cr18Ni9

填料、密封圈:PTFE

延伸套管:0Cr18Ni9

三、进口低温截止阀工作原理

是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类截止阀的阀杆开启或关闭行程相对较短,而且具有可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,适合于对流量的调节。因此,这种低温焊接截止阀的阀门适合作为切断或调节以及节流使用。

四、进口低温截止阀性能特点

1、结构比闸阀简单,制造与维修都较方便;

2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长;

3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长;

4、启闭力矩大、启闭较费力,启闭时间校长。紧急切断阀;

5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大;

6、介质流动方向公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

五、进口低温截止阀外形尺寸

通径
DN(mm)
尺      寸(mm)
A H1 H2 b RA DO
10 70 253 247 8 14.5 75
15 80 268 260 8 18.5 75
20 70 307 297 8 25.5 100
25 100 323 310 8 32.5 100
32 110 362 346 10 38.5 120
40 120 380 360 10 45.5 120
50 150 445 420 15 57.5 160

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口低温截止阀性能参数、结构尺寸、价格等详情请联系我们。
