进口低温紧急切断阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

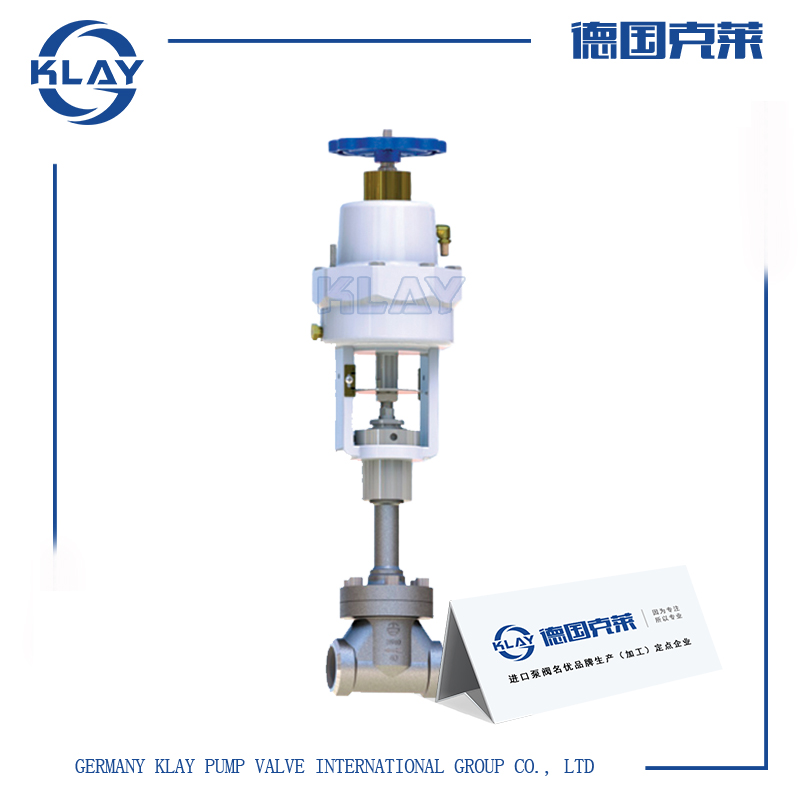

一、进口低温紧急切断阀产品详情

在气缸充入(氮气或者压缩空气)推动活塞上升带动阀杆开启阀门,关闭时释放气缸内气体, 活塞在弹簧的作用力下推动阀杆与阀瓣向下运动，密封件压紧阀座，阀门关闭;本产品适用于低温贮槽、槽车和罐车上切断和流通介质，并在出现故障时能及时切断介质。这种新型阀门具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点，广泛应用于LO2、LN2、LAr、LNG、LHe及其它低温介质,具有防火、防静电、防爆功能。

二、进口低温紧急切断阀技术参数

公称压力(PN)：1.6MPa、2.5MPa、4.0MPa

公称通径(DN)：20mm~100mm

适用温度：-196℃~+80℃

紧急切断温度：+75±5℃

紧急切断时间：<2秒

适用介质：LO2、LN2、LAr、LNG、LC2H4等

连接形式：螺纹/承插焊/对焊/法兰

注意事项：氧气禁油

三、进口低温紧急切断阀工作原理

气缸充入指定压力时，活塞上升带动阀杆开启阀门，关闭时释放气缸内气体，活塞在弹簧的作用下带动阀杆与阀瓣向下运动，密封件压紧阀座，阀门关闭。

四、进口低温紧急切断阀性能特点

1、加上带弹簧复位的气动执行机构，在气缸部位加装安全附件(易熔塞);

2、阀本体部分利手动低温截止阀结构，密封面上做必要的改进，使其更适用于紧急切断的使用要求。

3、执行器部分的复位力来自-高品质的压缩弹簧;

4、若无法正常向阀门提供驱动气源时，可用阀门的手动装置启闭阀门，不敢影响整个系统的正常工作。

五、进口低温紧急切断阀外形尺寸

通径DN	A	H	h	D0	RA	b
20	90	400	200	100	25.5	8
25	100	400	200	100	32.5	8
32	110	468	204	120	38.5	10
40	120	523	230	120	45.5	10
50	150	523	230	120	57.5	15
65	180	651	250	120	76.5	15
80	210	736	320	160	89.5	15
100	250	736	320	160	108.5	20
125	300	1020	470	300	133.5	25
150	350	1050	500	300	159.5	25
200	430	1150	600	300	219.5	25
