进口气动疏水阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

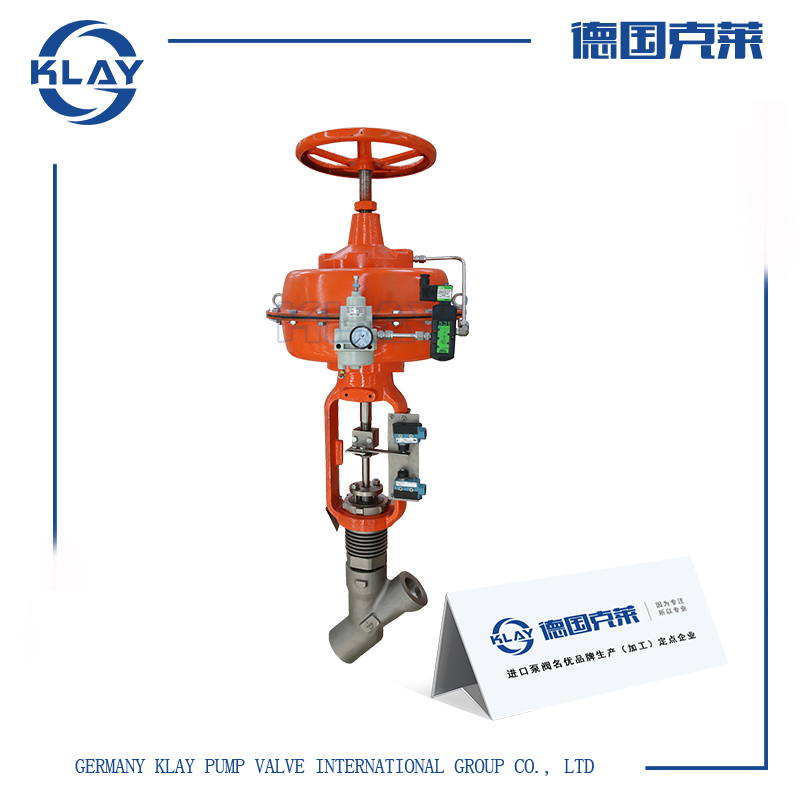

一、进口气动疏水阀产品详情

信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。

二、进口气动疏水阀技术参数

公称通径：1/4"～4"

公称压力：ANSI 150LB～4500LB

适用温度：20℃～610℃

执行机构：气动(可选电动)

泄漏：零泄漏

三、进口气动疏水阀工作原理

由正作用和反作用之分，其公称通径等级DN(MM)由20~100;公称压力等级PN由150lb(2。0MPa)等多个等级之分;气源压力(MPa)0。14-0。4;信号范围Pr(KPa)20-100;40-200;泄漏量几乎近似于0泄漏该产品的有多种规格可供选择。阀芯、阀座采用整体硬质合金，关闭内漏〈=VI级，可拆卸中腔密封设计，防止外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。

四、进口气动疏水阀性能特点

1、采用气动装置作为执行机构,对阀门的控制;

2、填料箱采用合理结构设计，符合强度和良好的热学特性。

五、进口气动疏水阀外形尺寸

公称通径	300、600、900、 1690LB（相当于P55 100）						2680LB（相当于P55 170）
公称通径	L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112
