进口热静力波纹管式疏水阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

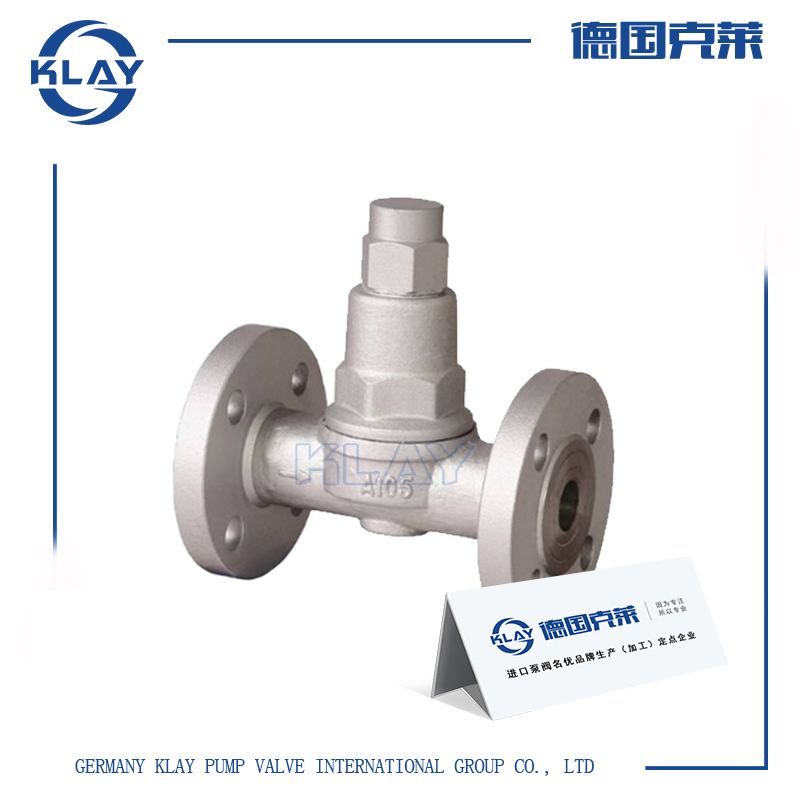

产品介绍一、进口热静力波纹管式疏水阀产品详情
根据阀腔内温度的变化是成波纹管内感温液体的汽化或冷凝，波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔，达到阻汽排水。该阀能充分利用热能.特别适用于蒸汽伴热管线，是低温排水的环保型现热疏水阀。
二、进口热静力波纹管式疏水阀技术参数
|
产品名称
|
进口热静力波纹管式疏水阀
|
|
产品型号
|
KSTB
|
|
公称通径
|
DN15-50
|
|
压力范围
|
1.6-4.0MPa
|
|
阀体材质
|
铸钢，不锈钢
|
|
公称压力 |
0.8、1.0、1.6、2.5、4.0MPa |
|
公称通径 |
15、20、25、32、40、50、65、80、100mm |
|
排水温度： |
A组 65～100℃ B组 95～135℃ C组 130～165℃ |
|
漏气率： |
0.5％上下 |
|
使用温度： |
80～450℃ |
|
连接方式： |
①ST为螺纹角式②STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器 |
三、进口热静力波纹管式疏水阀工作原理
当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的较大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。
四、进口热静力波纹管式疏水阀性能特点
1、排水温度可以调节在70-100度之间，使用方便;
2、能够阻止高温度凝结水的排放，保持蒸汽管线的热能;
3、连续排放，没有噪音。蒸汽压力的小波动没有影响使用;
4、结构简单，安装方便，随意;
5、通过增加波纹管直径提高凝结水的排列量;
6、具有良好的排空性能，不怕冻。零泄漏，背压率达到75%以上。
五、进口热静力波纹管式疏水阀外形尺寸
|
外形尺寸 |
最大排量 |
外形尺寸 |
最大排量 |
法兰外径 |
||
|
长L |
高H |
长L |
高H |
|||
|
120 |
65 |
1.4 |
90 |
150 |
3.0 |
|
|
120 |
65 |
3.0 |
100 |
150 |
4.0 |
|
|
130 |
70 |
4.0 |
120 |
165 |
5.0 |
|
|
120 |
65 |
3.0 |
140 |
185 |
9.0 |
|
|
120 |
65 |
4.0 |
160 |
195 |
11.0 |
|
|
130 |
70 |
5.0 |
150 |
175 |
3.0 |
95 |
|
145 |
85 |
9.0 |
150 |
175 |
4.0 |
105 |
|
145 |
95 |
11.0 |
160 |
185 |
5.0 |
115 |
|
|
|
|
230 |
255 |
9.0 |
145 |
|
|
|
|
230 |
255 |
11.0 |
160 |
|
|
|
|
310 |
285 |
18.0 |
195 |
|
|
|
|
310 |
355 |
22.0 |
215 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口热静力波纹管式疏水阀性能参数、结构尺寸、价格等详情请联系我们。
