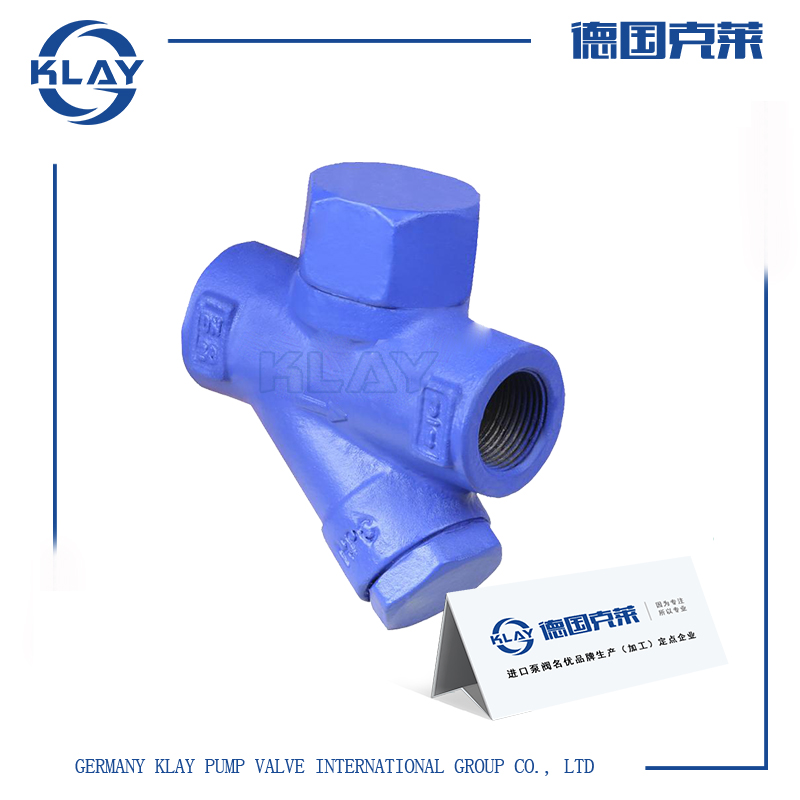

进口热动力式疏水阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口热动力式疏水阀产品详情

产品利用动力学性能，当凝结水排到较低压力区时会发生二次蒸发，并在粘度，密度等方面与蒸汽纯在差异驱动启闭件。疏水阀广泛用于蒸汽主管道，伴热管、夹套锅及各种小型蒸汽设备。

二、进口热动力式疏水阀技术参数

公称口径	DN15-DN300
公称压力	1.6-50Mpa
适用温度	-40℃ ~550℃
阀体材质	铸钢，锻钢、不锈钢
适用介质	蒸汽
适用范围	广泛应用化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域的蒸汽排水场合。能连续排除凝结水的疏水阀。适用于高温蒸汽主管线和过热蒸汽管网的阻汽排水。

三、进口热动力式疏水阀工作原理

内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当热动力疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

四、进口热动力式疏水阀性能特点

1、本热动力圆盘式蒸汽疏水阀结构结实、重量轻、体积小使用压力范围大，不需调节;

2、具有空气排放装置，迅速排除初时空气、保证快速启动;

3、圆盘式疏水阀可承受过热蒸汽、抗冰冻能力强，安装起来不受限制，均能正常工作。

五、进口热动力式疏水阀外形尺寸

公称通径	L	H	H1	Ф
15	90	110	50	53
20	90	112	52	53
25	90	118	56	53
32	130	160	81	77
40	130	160	81	77
50	130	195	95	80
15	150	110	50	53
20	150
25	160
32	230	148	70	68
40		148	70	68
50		158	77	77
65	250	173	80	77
15	75	97	53	44
20	90	115	68	60
25	95	120	68	63
32	130	166	81	78
40	130	166	81	78
50	150	185	93	78
15	78	91	55	44
20	90	92	60	47
25	95	104	65	60
15	150	91	55	44
20	150	92	60	47
25	160	104	65	60
