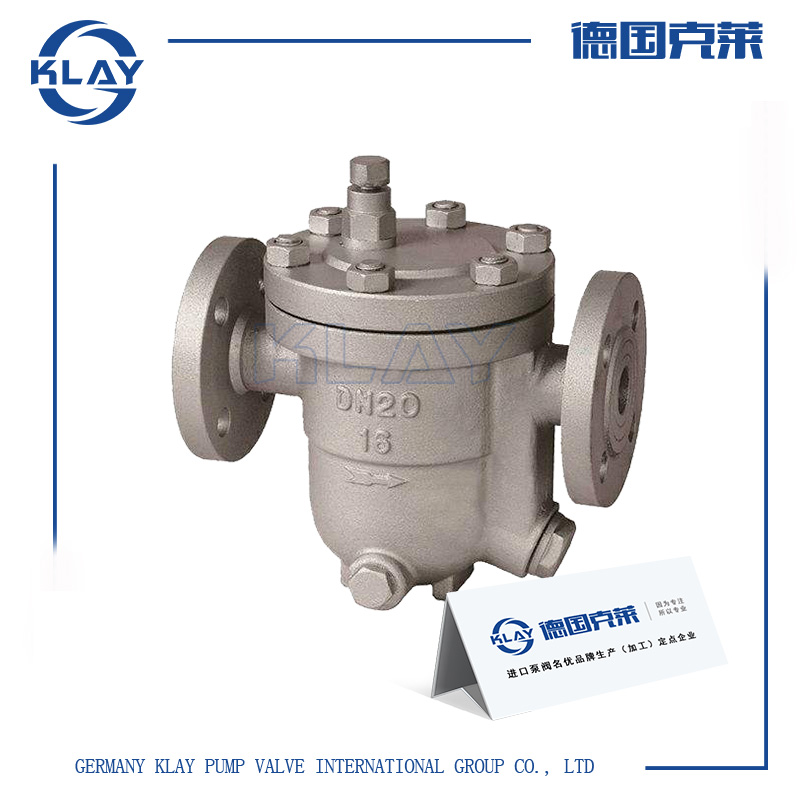

进口自由浮球式蒸汽疏水阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口自由浮球式蒸汽疏水阀产品详情

是自动阀门尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。能连续排水、性能稳定、排水量大、漏水量小。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

二、进口自由浮球式蒸汽疏水阀技术参数

公称通径：DN15-DN50

节能效果：15%~40%

较低工作压力：0.01Mpa

较高允许温度：425℃

较小过冷度：0℃

较高允许背压率：85%

阀体：铸铁碳钢

阀盖：铸铁、碳钢

浮球：不锈钢

阀座：不锈钢

垫片：不锈钢、金属缠绕垫片

内置过滤网：不锈钢

三、进口自由浮球式蒸汽疏水阀工作原理

利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。

四、进口自由浮球式蒸汽疏水阀性能特点

1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放;

2、内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大;

3、内部零件采用不锈钢制造，并且安装在阀盖上，维修保养方便;

4、背压率高;

5、汽水分离可靠：(水汽经U型通道从阀下部进入)，阀内处于水封状态，阻止蒸汽泄漏;

6、敝口形的浮子抗水击，吊桶上设有溢出排气孔，可防止蒸汽汽锁，空气气堵现象。(非凝结性的高温空气也可排除);

7、与杠杆机械结合可制成高压阀。

五、进口自由浮球式蒸汽疏水阀外形尺寸

口径	尺寸
DN	L	H	D	D1	D2	b	f	Z-фd
15	195	195	95	65	45	14	2	4-ф14
20	195	200	105	75	55	14	2	4-ф14
25	215	225	115	85	65	14	2	4-ф14
25	270	245	115	85	65	14	2	4-ф14
32	270	250	135	100	78	16	2	4-ф18
40	280	290	145	110	85	16	3	4-ф18
50	290	300	160	125	100	16	3	4-ф18
50	410	380	160	125	100	16	3	4-ф18
65	410	380	180	145	120	18	3	4-ф18
80	430	420	195	160	135	20	3	8-ф18
100	430	440	215	180	155	20	3	8-ф18
125	480	510	245	210	185	22	3	8-ф18
150	480	510	280	240	210	24	3	8-ф23
