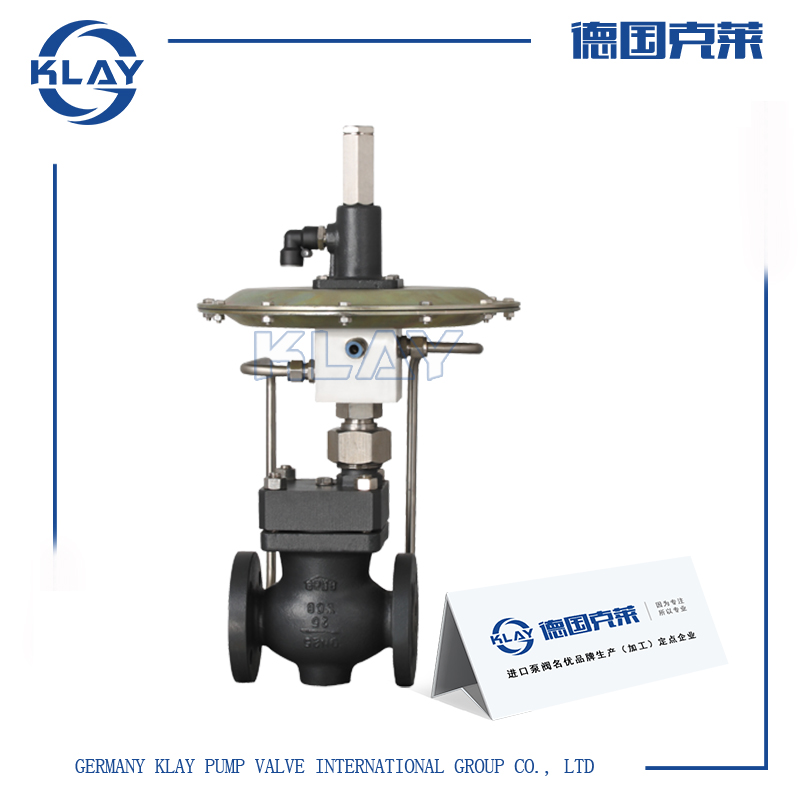

进口泄氮阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口泄氮阀产品详情

是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。

二、进口泄氮阀技术参数

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
流通能力C值	3.2	5	8	12.5	20	32	50	80	120	180	260	350	450
公称压力(Mpa)	PN16(1.6Mpa，阀体材质为铸铁) PN25(2.5Mpa，阀体材质为铸钢)
温度设定范围℃	35℃~~110℃
导管长度m	导管标准长度3.5m；特殊定做5m 10m 15m

三、进口泄氮阀工作原理

将设在灌顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯打开，使阀前气体经减压阀、节流阀，进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气;当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。

四、进口泄氮阀性能特点

1、无需停止生产即可进行设定值的调整;

2、无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠;

3、执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来;

4、阀体为四通形式，因而K、B型可通用一种阀体。

五、进口泄氮阀外形尺寸

型号	H₁ (mm)	D₁ (mm)	D (mm)	D₂ (mm)	L (mm)	d (mm)	G (mm)	H₂ (mm)	n-Φ (mm)	重量(kg)
DN32	555	135	32	100	180	25	1	180	4-Φ18	23
DN40	570	145	40	110	200	25	1	180	4-Φ18	25
DN50	610	160	50	125	230	25	1	280	4-Φ18	28
DN65	635	180	65	145	290	25	1	280	4-Φ18	33
DN80	680	195	80	160	310	25	1	280	8-Φ18	45
DN100	720	215	100	180	350	25	1	280	8-Φ18	57
DN125	760	245	125	210	395	25	1	380	8-Φ18	73
DN150	800	280	150	240	470	25	1	380	8-Φ23	100
DN200	950	335	200	300	550	25	1	480	12-Φ22	200
DN250	985	405	250	355	640	25	1	480	12-Φ22	250
