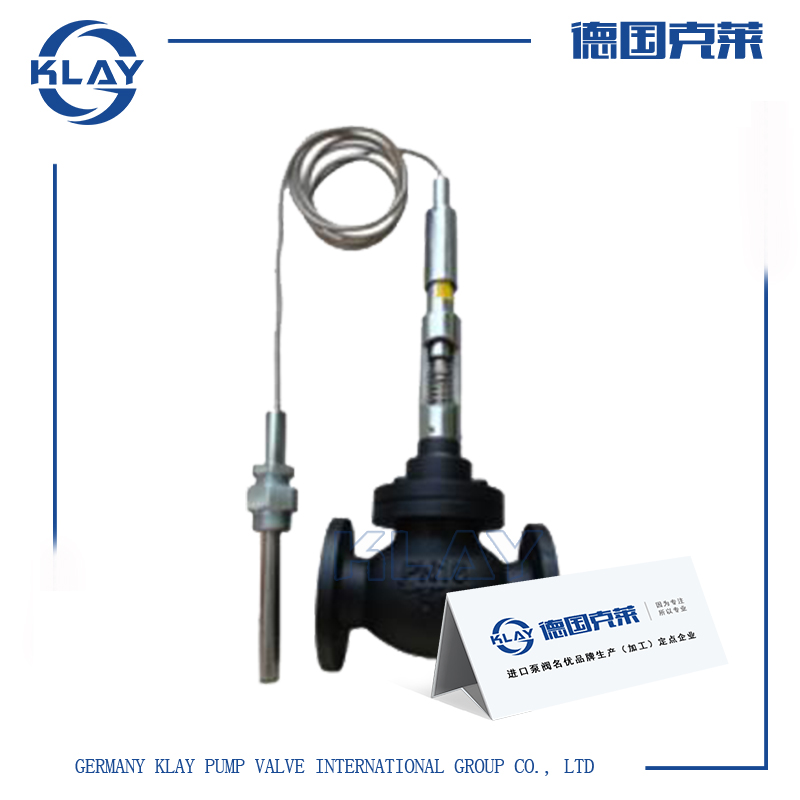

进口自力式温度调节阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口自力式温度调节阀产品详情

利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,感温液体膨胀。推动阀芯向下关闭自力式温度调节阀,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩.复位弹簧推动阀芯开启,增加热媒的流量。自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

二、进口自力式温度调节阀技术参数

公称通径DN (mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

公称压力PN(Mpa)

1.6 4.0

额定流量系数(KV)

单座

5

7

11

20

30

48

75

120

190

300

480

760

1100

双座





12

22

33

53

53

132

209

330

528

836

1210

套筒





11

20

30

48

75

120

190

300

480

760

1100

额定行程(mm)



6

8

10

14

20

35

允许最大压差(Mpa)

1.6

1.5

0.5

温度调节范围(°C)

0~70、50~120、100~170、150~220、200~270

调节精度(%)

±5

允许超载值(°C)

分别为上述温度调节范围上限加50

使用环境温度(°C)

-40~+80

安装接头(M)

G1”

毛细管长度(M)

3、5

允许泄漏量

硬密封(1/h)

双座、套筒:5×10-3×阀额定容量(II级)单座:10-4×阀额定容量(IV)

软密封(m1/min)

0.15

0.15

0.15

0.30

0.30

0.45

0.60

0.90

1.70

4.0

4.0

6.75

11.10

三、进口自力式温度调节阀工作原理

大体相同,都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例,结合工作原理示意图说明其工作过程:将温度传感器插入被控介质中,当被控介质温度升高时,感温液体膨胀,作用力克服弹簧阻力,推动阀芯向下移动,阀门趋于关闭,从而减少热媒介质流量;反之,当被控介质温度低于设定值时,感温液体收缩,弹簧复位推动阀芯开启,增加热媒介质流量,使被控介质温度趋于升高。循环往复,从而使被控介质温度始终保持在设定温度值的允许范围内。

四、进口自力式温度调节阀性能特点

1、利用液体受热膨胀及液体不可压缩的原理实现自动调节。

2、传感器内液体膨胀为均匀膨胀。

3、控制作用为比例调节。

4、无源工作(无电源、气源正常工作)。

5、阀体密封采用V型环高温密封组件,防止了阀杆过紧抱死或漏气的可能。

6、免费修式工作。

7、准确可靠寿命长。

8、体积小、重量轻、安装简易

9、调节设定简单方便。

10、适用范围广。

五、进口自力式温度调节阀外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250
L 二通 150 160 180 200 230 290 310 350 400 480 600 730
三通 150 160 180 200 230 290 310 350 400 480 600 730
H 二通 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 640
三通 140 140 150 160 180 200 222 230 270 280 306 474
H1 二通 500 540 580 640 700 750 820 950 1100 1280
三通 500 540 580 640 700 750 820 950 1100 1280
H2 350
T 235 420 430 630 1000
d 25(护套直径φ28)
重量(Kg) 8 10 13 15 18 30 35 60 75 85 110 150

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口自力式温度调节阀性能参数、结构尺寸、价格等详情请联系我们。
