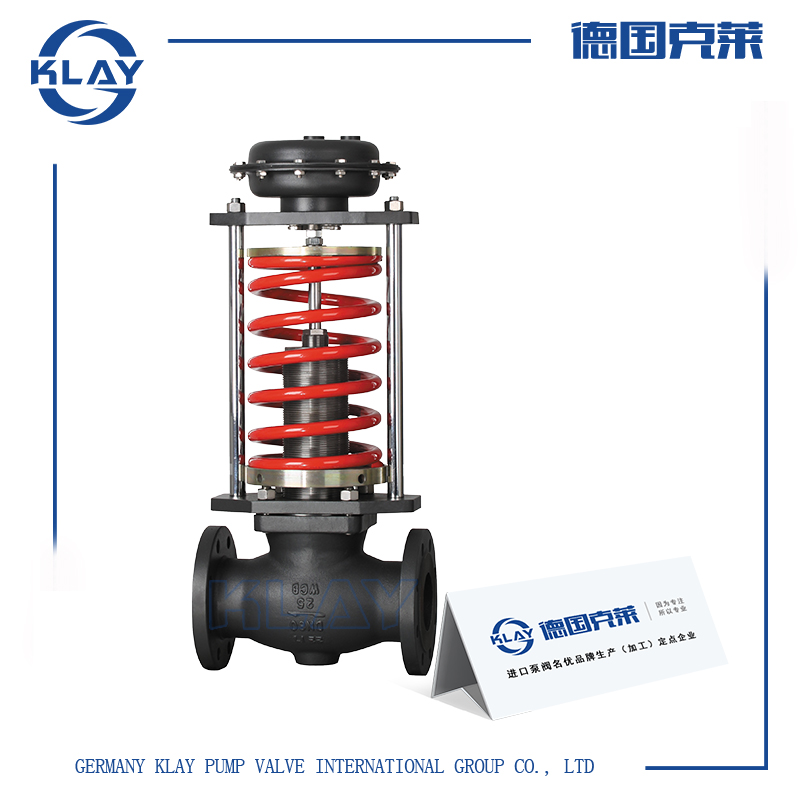

进口自力式压力调节阀

一、进口自力式压力调节阀产品详情

由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

二、进口自力式压力调节阀技术参数

公称通径DN(mm)		20	25		32		40		50	65		80		100		125	150		200		250		300
额定流量系数Kv		7	11		20		30		48	75		120		190		300	480		760		1100		1750
额定行程(mm)		8			10				14	20				25		40			50		60		70
公称压力PN(MPa)		1.6、4.0、6.4
压力调节范围(KPa)		15～50   40～80   60～100  80～140   120～180  160～220   200～260 240～300 280～350 330～400 380～450  430～500  480～560   540～620 600～700 680～800 780～900 880～1000 950～1500 1000～2500
流量特性		快开
调节精度(％)		±5
使用温度(℃)		≤350
允许 泄漏量	硬密封(l/h)	单座：≤10-4阀额定容量(Ⅳ级)；双座、套筒≤5×10-3阀额定容量(Ⅱ级)
	软密封(ml/h)	0.15		0.30		0.45		0.60			0.90		1.7		4.0			6.75		11.10		16.0
减压比	最大	10
	最小	1.25

■ 压力调节范围确定     压力调节范围分段，见主要参数及性能指标，控制压力应尽量选取在调节范围中间值附近。 ■ 阀后压力调节阀．其阀前压力与阀后压力的关系     自力式调节阀本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀(B型)，为保证后压力在一定范围内，其阀前压力必须达到一定值，其要求可参见右表。 ■ 整机作用方式确定     自力式压力调节阀(K型)为控制阀前压力的调节阀．其初始位置的阀芯在关闭位置，当阀前压力逐渐升高，阀逐渐打开，直至阀前压力稳定在要求的给定值。     自力式压力调节阀(B型)为控制阀后压力的调节阀，其初始位置的阀芯在开启位置，当阀后压力逐渐升高，阀逐渐关闭．直至阀后压力稳定在要求的给定值。

阀前压力 阀后压力 阀前压力 阀后压力 30 15～24 700 70～560 50 15～40 750 75～600 100 15～80 800 80～640 150 15～120 850 85～680 200 20～160 900 90～720 250 25～200 950 95～760 300 30～240 1000 100～800 350 35～280 1250 125～1000 400 40～320 1500 150～1200 450 45～360 2000 200～1600 500 50～400 2500 250～2000 550 55～440 3000 300～2400 600 60～480     650 65～520

三、进口自力式压力调节阀工作原理

进口自力式压力调节阀(自力式压力控制阀)无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

四、进口自力式压力调节阀性能特点

1、自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源;

2、压力分段范围细且互相交叉，调节精度高;

3、压力设定值在运行期间可连续设定;

4、对阀后压力调节，阀前压力与阀后压力之比为10：1～10：8;

5、橡胶膜片式检测，执行机构测精度高、动作灵敏;

6、采用压力平衡机构，使调节阀反应灵敏、控制精确。

五、进口自力式压力调节阀外形尺寸

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压 力 调 节 范 围 KPa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280							308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85							96
	1000-2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
导压接头螺纹			M16×1.5

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口自力式压力调节阀性能参数、结构尺寸、价格等详情请联系我们。
