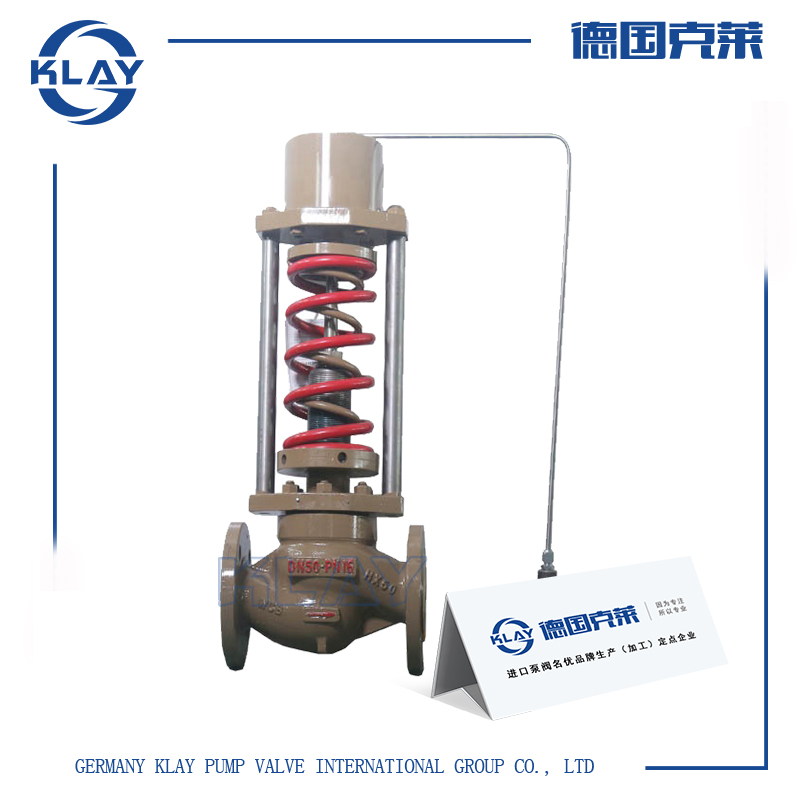

进口自力式流量调节阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口自力式流量调节阀产品详情
进口自力式流量控制阀由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代控制阀门产品。
二、进口自力式流量调节阀技术参数
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
公称压力MPa |
1.6；4.0 |
|||||||||||||
|
有效压力下最大流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
最高工作温度 ℃ |
≤140 |
|||||||||||||
|
硬密封配隔离罐≤200 |
配隔离罐 加长件≤200 |
|||||||||||||
|
压力平衡元件 |
波纹管 |
滚动膜片 |
||||||||||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
|||||||||||||
|
阀体材质 |
铸铁；铸钢；铸不锈钢 |
|||||||||||||
|
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
|||||||||||||
|
最高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) |
|||||||||||||
三、进口自力式流量调节阀工作原理
是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。四、进口自力式流量调节阀性能特点
1、无需外加驱动能源的节能型自控系统.设备费用低;
2、结构简单.维护工作量小;
3、设定点可调且范围宽.便于用户在设定范围内连续调整流量;
4、指挥操作型较直接作用型动态响应快。精度高,可调比大;
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
五、进口自力式流量调节阀外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
φR mm |
263 |
380 |
|||||||||||
|
H mm |
150 |
520 |
|||||||||||
|
约重（kg） |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口自力式流量调节阀性能参数、结构尺寸、价格等详情请联系我们。
