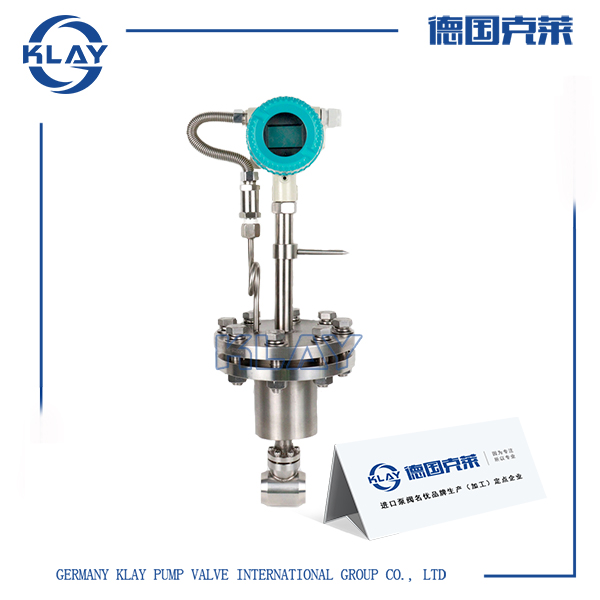

进口插入式涡街流量计

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口插入式涡街流量计产品详情

主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。进口插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、进口插入式涡街流量计技术参数

品牌厂家:德国克莱KLAY

测量介质:液体、一般气体、蒸汽

公称通径:DN15~DN300(满管式)、DN150~DN2000(插入式)、DN2000以上口径协议供货

介质温度:-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)

公称压力:1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)

精 度:±1%R,±1.5%R(满管式)、±1.5%R,±2.5%R(插入式)

供电电源:+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电

本体材质:304(其它材料协议供货)

防护等级:IP65(其它防护等级协议供货)

环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

三、进口插入式涡街流量计工作原理

是把小管径涡街流量计的检测器做成测量头,通过插入式机构,把该测量头安装到被测大管道横截面上的特定部位(平均流速点或最大流速点),测量该处的局部(点)流速,再根据管道内流速分布、仪表与管道的几何参数等推算出管道的流量值。

四、进口插入式涡街流量计优势特点

1、可实现不断流拆装传感器;

2、具有较宽的测量量程范围、精度高、压损小, 具有高可靠性和长期稳定性;

3、结构简单,安装维护方便,无可动部件、无机械磨损;

4、全新的外观设计,本体采用精密铸造工艺,外形美观,耐高温、抗腐蚀性强;

5、常用信号有脉冲或者模拟信号,信号稳定,抗干扰能力强;

6、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。

五、进口插入式涡街流量计安装要求

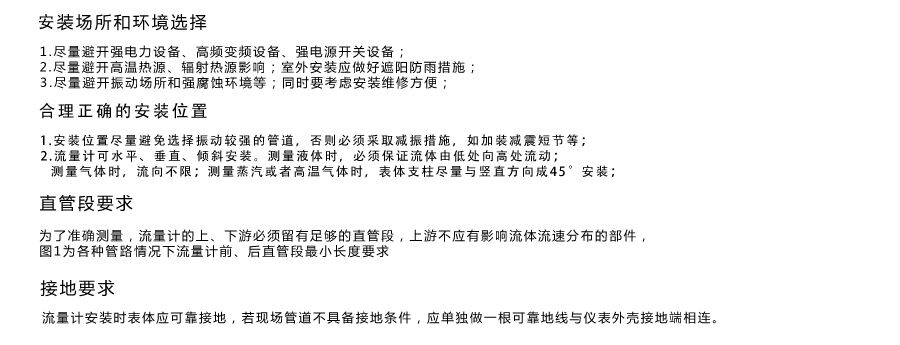

进口插入式涡街流量计安装要求

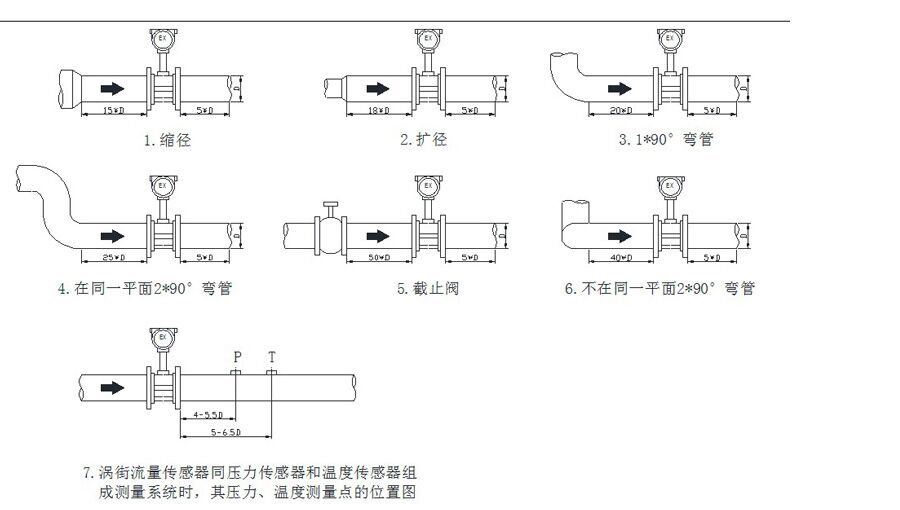

进口插入式涡街流量计安装图

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口插入式涡街流量计型号参数、结构原理、价格等详情请联系我们。
