进口智能抗振涡街流量计
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

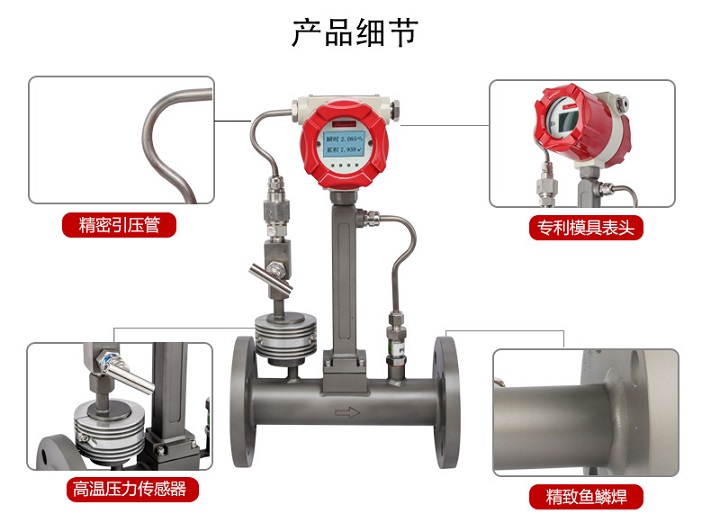

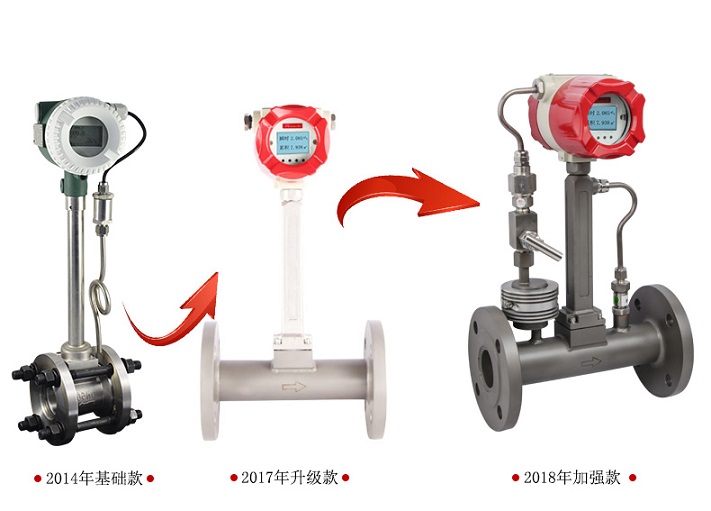

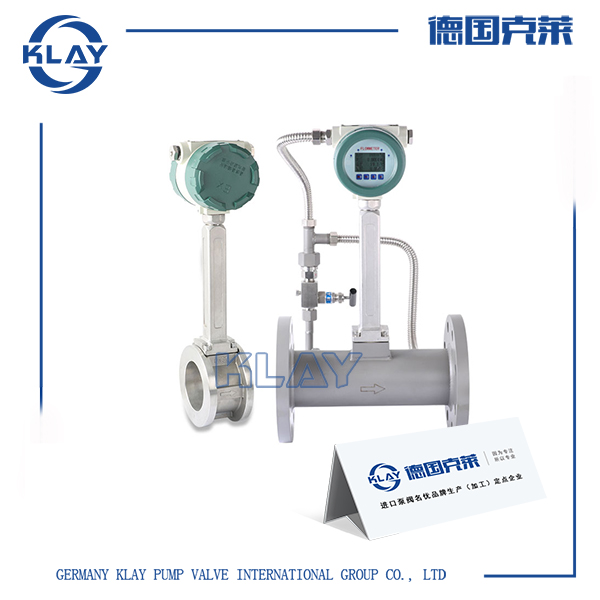

产品介绍一、进口智能抗振涡街流量计产品详情
进口智能抗振涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。
二、进口智能抗振涡街流量计技术参数
品牌厂家：德国克莱KLAY
测量介质：气体、液体、蒸汽、导热油
公称通径：DN15-DN300

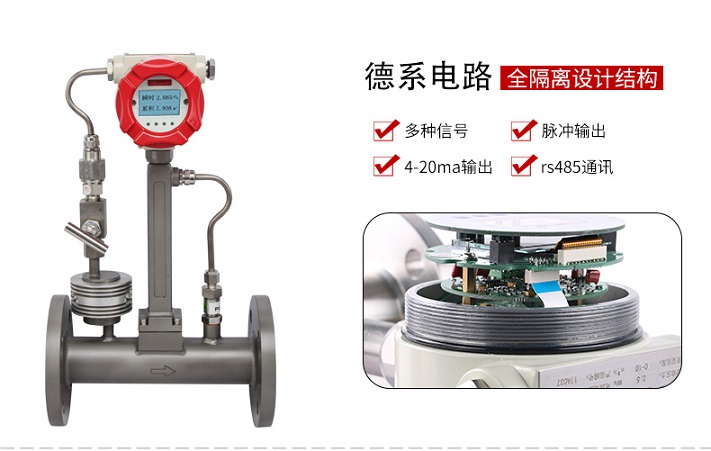

输出信号：电压频率脉冲、4~20mA信号
通讯方式：RS485,HART可选
工作电源：24VDC±5%、锂电池3.6VDC
公称压力：法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)
精度等级：1.5级(气体)，1.0级(液体)
介质温度：-40℃~+260℃、-40℃~+420℃
防护等级：IP65
三、进口智能抗振涡街流量计工作原理
是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示: 式中: 为旋涡的释放频率,单位为Hz;v为流过旋涡发生体的流体平均速度,单位为m/s;d为旋涡发生体特征宽度,单位为m;St为斯特劳哈尔数(Strouhal number),无量纲,它的数值范围为0.14-0.27。 St是雷诺数的函数, 。 当雷诺数Re在 范围内,St值约为0.2。在测量中,要尽量满足流体的雷诺数在 ,此时旋涡频率 。 由此,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式 可以求出流量q,其中A为流体流过旋涡发生体的截面积。
四、进口智能抗振涡街流量计优势特点
1、高强度压电晶体，一体成形，耐冲击;
2、兼容液体、气体、导热油以及蒸汽计量;
3、音速喷嘴标定，重复性高，测量精度高;

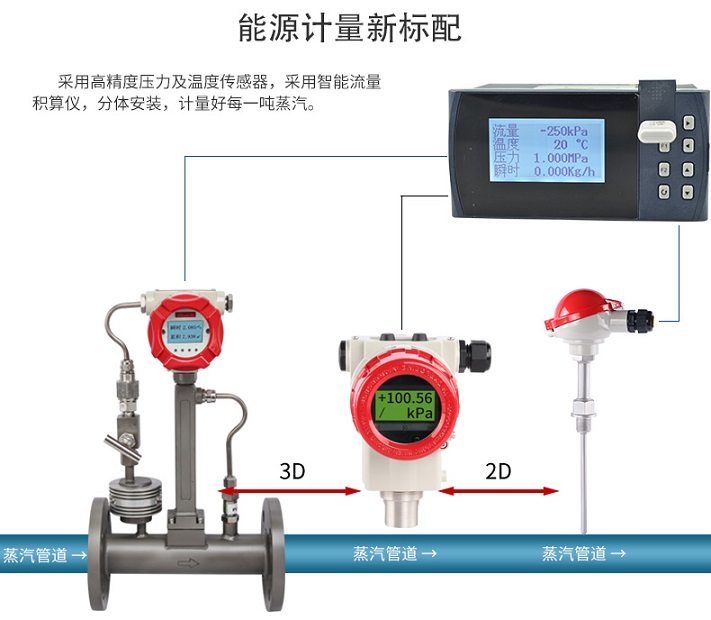

4、可自由选配温度补偿、压力温度，满足更多现场使用;
5、电路板出厂前老化运行，且整表逐台标定，更适合现场使用;
6、传感头具有抗振动和抗干扰的封装工艺，现场抗干扰性更强;

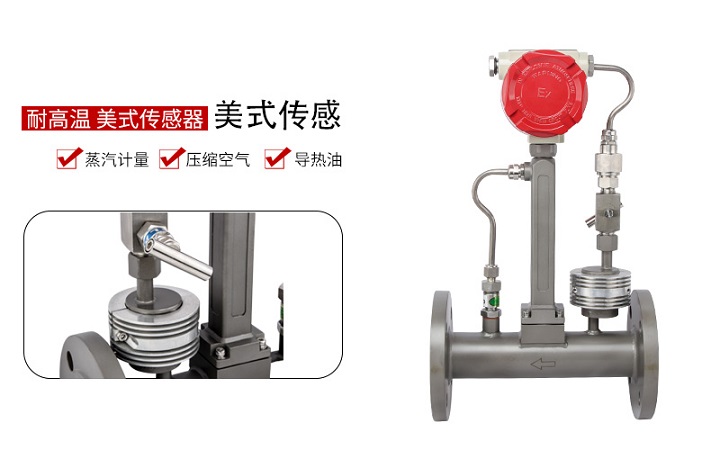

7、耐超高温可到420℃。
五、进口智能抗振涡街流量计结构尺寸
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口智能抗振涡街流量计型号参数、结构原理、价格等详情请联系我们。
