进口法兰式涡街流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

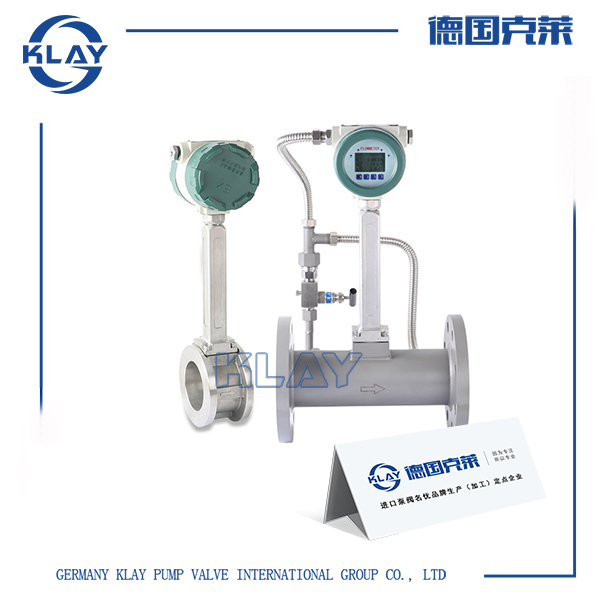

一、进口法兰式涡街流量计产品详情

主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、进口法兰式涡街流量计技术参数

品牌厂家	德国克莱KLAY
测量介质	气体、液体、蒸汽
执行标准	涡街流量传感器（JB/T 9249-1999)
检定规程	涡街流量计（JJG 1029-2007)
连接方式	卡装式、法兰式
公称口径	DN25~DN300
法兰标准	常规标准	GB/T9113-2000
	其他标准	国际管法兰标准	如德标DIN、美标ANSI、日标JIS
		国内管法兰标准	如化工部标准、机械部标准
检定条件	检定装置	音速喷嘴流量检定装置
精度等级	1.5级
量程比	1:10
流速范围	液体：0.5～7m/s 气体：5～50m/s
仪表材质	304不锈钢，316不锈钢
温度范围	-25℃～100℃、-25℃～+280℃、-25℃～+320℃
压力等级	1.6MPa、2.5MPa、4.0MPa
输出信号	脉冲频率信号
	两线制4-20mA DC电流信号
	485通讯
供电电源	24V DC
防爆等级	基本型：非防爆产品，防爆型：Exd ⅡBT4
防护等级	IP65
环境条件	环境温度：-25℃～55℃ 相对湿度：5～90% 大气压力：86～106KPa

三、进口法兰式涡街流量计工作原理

在流体中设置旋涡发生体(阻流体)，从旋涡发生体两侧交替地产生有规则的旋涡，这种漩涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理。

四、进口法兰式涡街流量计优势特点

1、压力损失小，量程范围大，精度高;

2、在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;

3、无可动机械零件，因此可靠性高、维护量小;

4.仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作;

5.应用范围广，蒸汽，气体，液体等流体流量均可测量;

6.基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群;

7.支持温度、压力测量，方便气体介质温压补偿的需求;

8.支持流速换算显示功能，方便现场看当前流速;

9.支持分屏显示功能，可以让屏幕上放大显示单个或两个参数(温度，压力，工况、标况的流量和流速等);

10.仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试;

11.支持4-20mA输出、脉冲(当量)输出、报警输出、RS485通讯输出;

12.两线制、三线制都分别DCDC(DC1000V)隔离;

五、进口法兰式涡街流量计测量范围

通径 DN（mm）	液体（m3/h）	气体（m3/h）	通径 DN（mm）	液体（m3/h）	气体（m3/h）
25	1～12	8～80	100	20～200	140～1400
32	1.5～23	15～150	125	31～310	220～2200
40	2.4～32	23～230	150	45～450	300～3000
50	6.3～84	35～350	200	80～800	550～5500
65	10～130	60～600	250	150～1500	880～8800
80	10～130	90～900	300	200～2000	1300～13000
