进口涡街流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

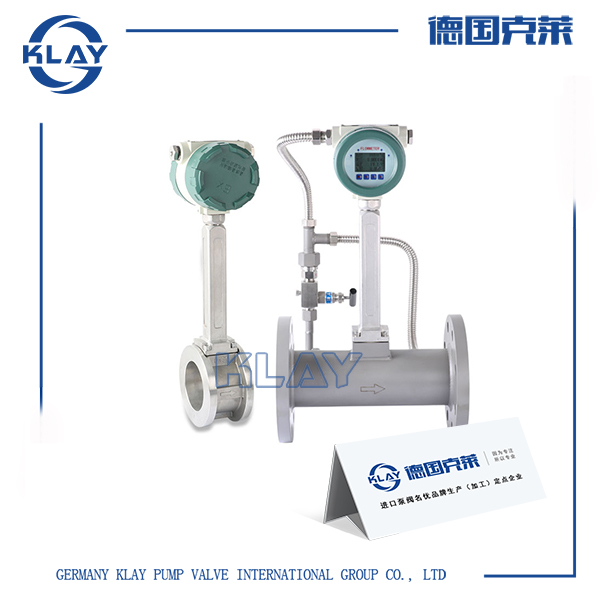

一、进口涡街流量计产品详情

进口涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收国际先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

二、进口涡街流量计技术参数

品牌厂家	德国克莱KLAY
测量介质	气体、液体、蒸汽
执行标准	涡街流量传感器（JB/T 9249-1999)
检定规程	涡街流量计（JJG 1029-2007)
连接方式	卡装式、法兰式
公称口径	DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
法兰标准	常规标准	GB/T9113-2000
	其他标准	国际管法兰标准	如德标DIN、美标ANSI、日标JIS
		国内管法兰标准	如化工部标准、机械部标准
检定条件	检定装置	音速喷嘴流量检定装置
精度等级	1.5级
量程比	1:10
流速范围	液体：0.5～7m/s 气体：5～50m/s
仪表材质	304不锈钢，316不锈钢
温度范围	-25℃～100℃、-25℃～+280℃、-25℃～+320℃
压力等级	1.6MPa、2.5MPa、4.0MPa
输出信号	脉冲频率信号
	两线制4-20mA DC电流信号
	485通讯
供电电源	24V DC
防爆等级	基本型：非防爆产品，防爆型：Exd ⅡBT4
防护等级	IP65
环境条件	环境温度：-25℃～55℃ 相对湿度：5～90% 大气压力：86～106KPa

三、进口涡街流量计工作原理

在流体中设置旋涡发生体(阻流体)，从旋涡发生体两侧交替地产生有规则的旋涡，这种漩涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：进口涡街流量计流量公式

式中：
进口涡街流量计流量公式
进口涡街流量计原理

瞬时体积流量为：

四、进口涡街流量计优势特点

1、仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作;

2、应用范围广，蒸汽，气体，液体等流体流量均可测量;

3、基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群;

4、支持温度、压力测量，方便气体介质温压补偿的需求;

5、支持流速换算显示功能，方便现场看当前流速;

6、支持分屏显示功能，可以让屏幕上放大显示单个或两个参数(温度，压力，工况、标况的流量和流速等)。

五、进口涡街流量计结构尺寸

名称	通径	压力等级	总长	总高	总宽	温压距离	法兰外径	壳体外径	螺栓孔中心距	数量及孔径
名称	DN	Mpa	L	G1	G2/G3	G4	D	d	K	N*L
卡装式单位（mm）	25	4.0	90	430	235	145	——	Φ57	——	——
	32	4.0	90	435	235	145	——	Φ65	——	——
	40	4.0	90	440	235	145	——	Φ75	——	——
	50	4.0	90	460	235	145	——	Φ87	——	——
	65	1.6	90	475	240	150	——	Φ109	——	——
	80	1.6	100	510	240	150	——	Φ120	——	——
	100	1.6	100	530	250	160	——	Φ149	——	——
	125	1.6	100	555	290	200	——	Φ175	——	——
	150	1.6	100	585	330	230	——	Φ203	——	——
	200						——		——	——
	250						——		——	——
	300						——		——	——
法兰式单位（mm）	25	4.0	170	460	235	145	Φ115	——	Φ85	4×Φ14
	32	4.0	174	475	235	145	Φ140	——	Φ100	4×Φ18
	40	4.0	180	480	235	145	Φ150	——	Φ110	4×Φ18
	50	4.0	186	500	235	145	Φ165	——	Φ125	4×Φ18
	65	1.6	186	515	240	150	Φ185	——	Φ145	4×Φ18
	80	1.6	200	550	250	150	Φ200	——	Φ160	8×Φ18
	100	1.6	204	565	270	160	Φ220	——	Φ180	8×Φ18
	125							——
	150							——
	200							——
	250							——
	300							——
