进口夹持式涡街流量计

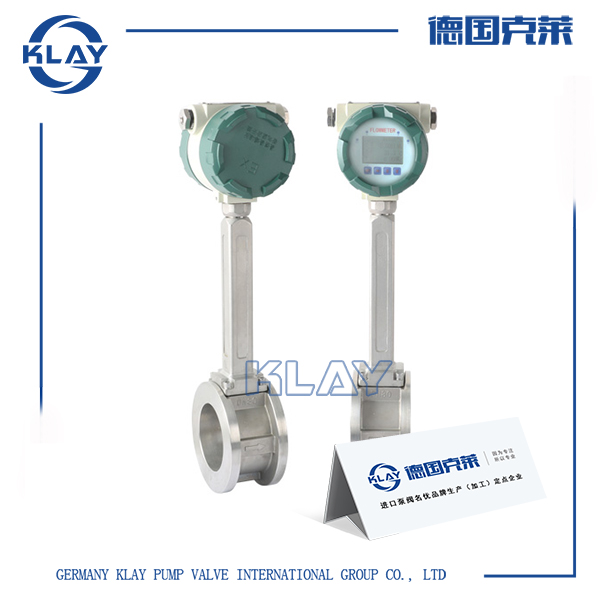

一、进口夹持式涡街流量计产品详情

主要用于工业管道介质流体的流量测量，如气体、液体、蒸 汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时 几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性 高、维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在 -25℃~+320℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易 与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。

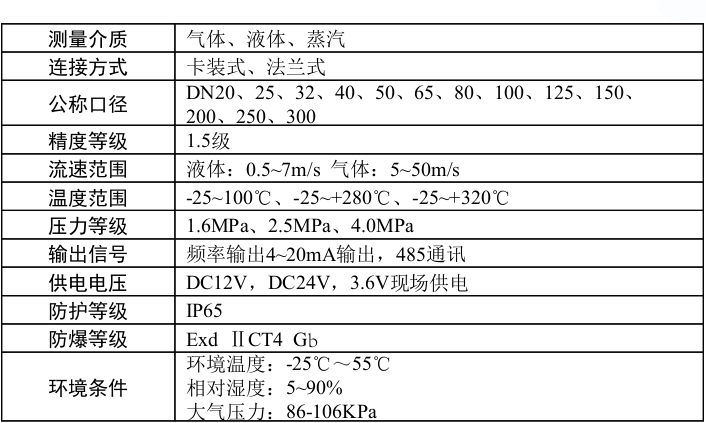

二、进口夹持式涡街流量计技术参数

三、进口夹持式涡街流量计工作原理

1、0.8～3KHz等精度测频;

2、4-20mA输出;

3、上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设置;

4、三路12位AD输入(温度、压力、电池电压);

5、可以0～1000Hz频率输出;

6、累积流量可记录;

7、整机平均功耗450μA。

四、进口夹持式涡街流量计优势特点

1、压力损失小，量程范围大，精度高;

2、在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;

3、无可动机械零件，因此可靠性高、维护量小;

4、仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作;

5、应用范围广，蒸汽，气体，液体等流体流量均可测量;

6、基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群;

7、支持温度、压力测量，方便气体介质温压补偿的需求;

8、支持流速换算显示功能，方便现场看当前流速;

9、支持分屏显示功能，可以让屏幕上放大显示单个或两个参数(温度，压力，工况、标况的流量和流速等);

10、仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试;

11、支持4-20mA输出、脉冲(当量)输出、报警输出、RS485通讯输出。

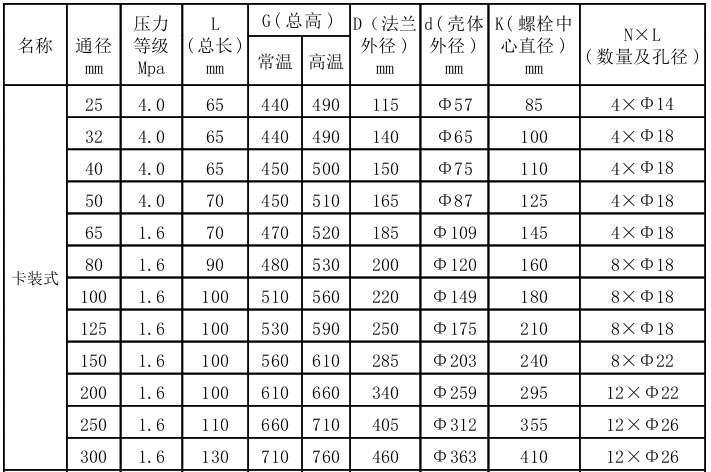

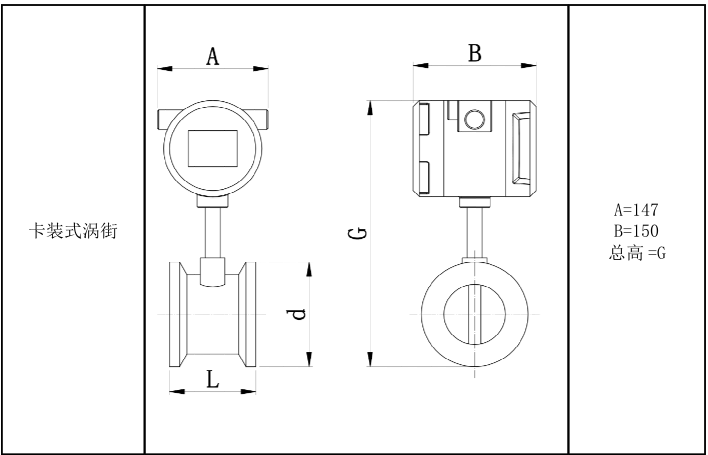

五、进口夹持式涡街流量计结构尺寸

六、进口夹持式涡街流量计安装要求

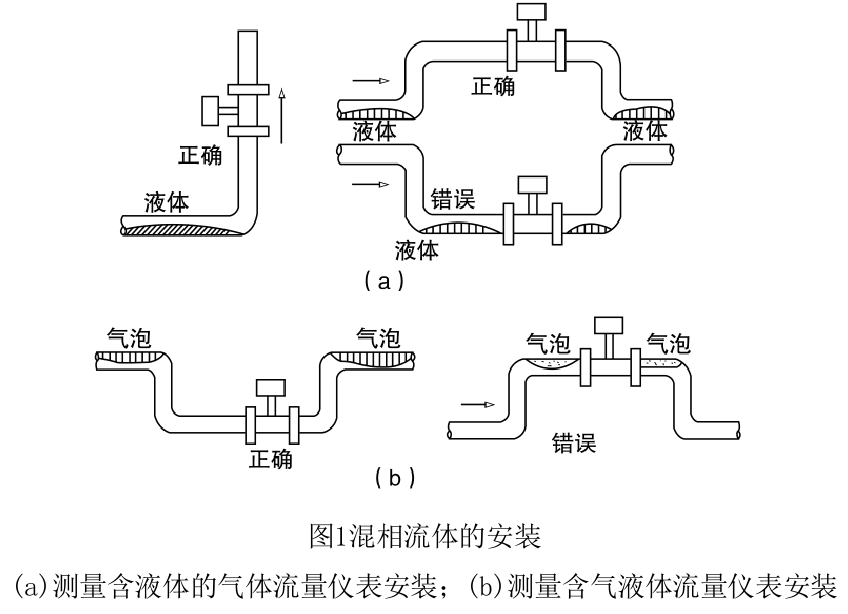

进口涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此， 对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，要选用潜 水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止 气泡和液滴的干扰，安装位置要注意，如图1所示。

进口涡街流量计必须保证上、下游直管段有必要的长度，如图2所示。在各种资料中数 据有差异，其原因可能是，旋涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验 证;对各类阻流件必要的直管段长度试验研究尚不够，即还不成熟，对比节流式差压流 量计，这方面工作还处于初始阶段。

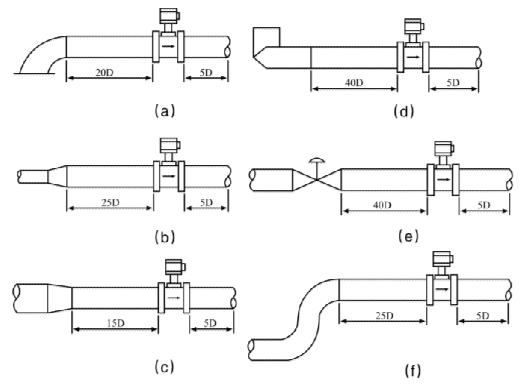

图2涡街流量计对下、下游直管长度的要求

(a)一个90°弯头;(b)同心扩管;(c)同心收缩全开阀门;(d)不同平面两个90°弯头;(e)调节阀 半开阀门;(f)同一平面两个90°弯头

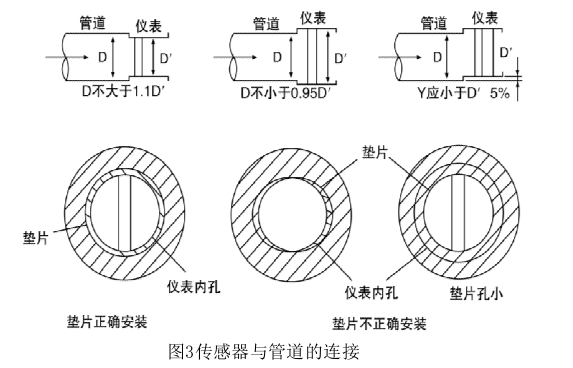

传感器与管道的连接如图3所示。在与管道连接时要注意以下问题。

1)上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：

0.95D≤D′≤1.1D。

2)配管应与传感器同心，同轴度应不小于0.05D′

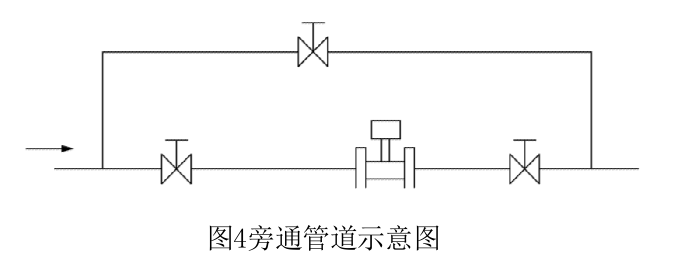

3)密封垫不能凸入管道内，其内径可比传感器内径大1～2mm 4)如需断流检查与清洗传感器，应设置旁通管道如图4所示。

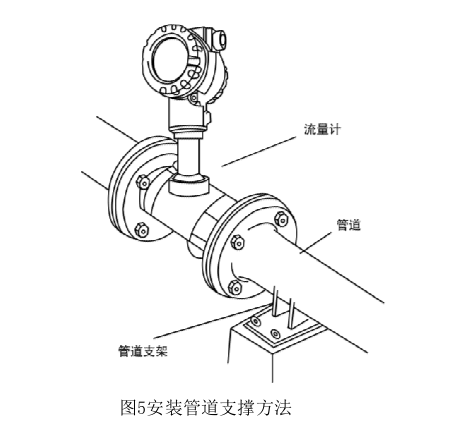

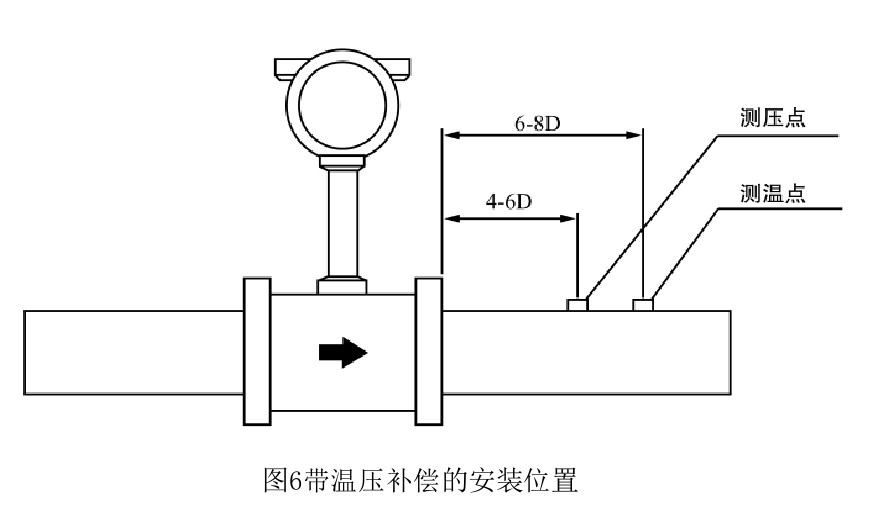

5）外部振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关 注。首先在选择传感器安装场所时尽量注意避开振动源。其次采用弹性软管连接，在 小口径中可以考虑。第三，加装管道支撑物是有效的减振方法，一种管道支撑方法如 图5所示。
