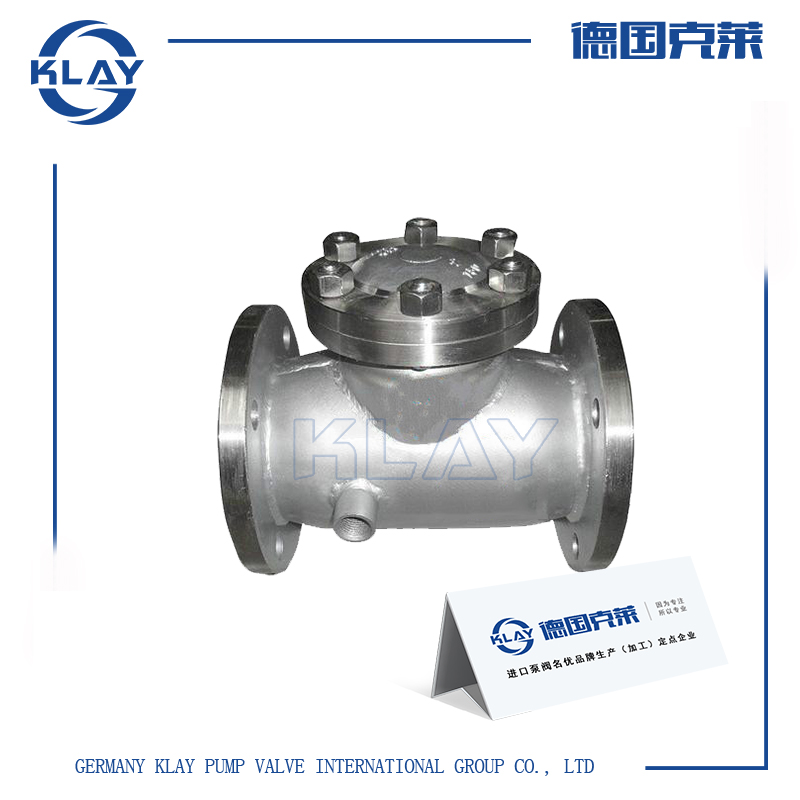

进口保温止回阀

一、进口保温止回阀产品详情

主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

二、进口保温止回阀技术参数

公称通径：DN10~2000mm

公称压力：PN1.6~16.0MPa

主要材质：不锈钢(316L、304、CF3M、CF8)、双相钢、碳钢、钛材

设计制造标准：GB/T12235、GB/T12236、API6D

结构长度标准：GB/T 12221-2005、ASME B16.10

连接法兰标准：GB/T 9113、GB、HG、JB、API、DIN、JIS

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、JB/T9092、API598

三、进口保温止回阀工作原理

在升降式止回阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温夹套止回阀采用整体式夹套结构设计，更能均匀地保温、保冷，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

四、进口保温止回阀性能特点

1、升降式保温止回阀具有良好的保温保冷特性，同时又能有效降低管 路中介质热量损失;

2、夹套采用碳素钢管焊接比铸造的更加耐压牢固。

五、进口保温止回阀外形尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口保温止回阀性能参数、结构尺寸、价格等详情请联系我们。
