进口对夹式超薄止回阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

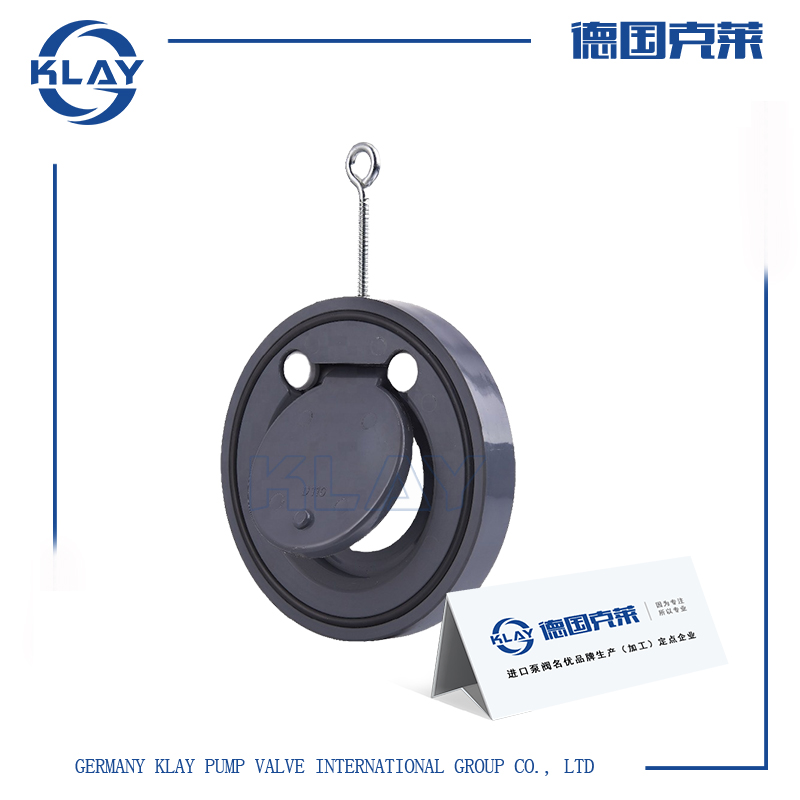

产品介绍一、进口对夹式超薄止回阀产品详情
进口对夹超薄型止回阀是一种超薄止回阀(超薄型止回阀，不锈钢超薄型止回阀)，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、 化工、冶金等工业部门对有安装空间限制的场所最为适用。
二、进口对夹式超薄止回阀技术参数
公称通径：DN50-600
压力范围：1.6-4.0MPa
阀体材质：不锈钢(304L/R、316L/R)
三、进口对夹式超薄止回阀工作原理
它具有结构简单，外形美观、重量轻，安装方便等优点。采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。对夹薄形圆片式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用。
四、进口对夹式超薄止回阀性能特点
1、对夹超薄型止回阀结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价;
2、对夹超薄型止回阀为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高;
3、对夹超薄型止回阀可水平安装或垂直安装，重量轻，不必为阀门设置支座;
4、对夹超薄型止回阀流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。
五、进口对夹式超薄止回阀外形尺寸
| 公称通径 | D | L | D | ||||
| I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
| 50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
| 65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
| 80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
| 100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
| 125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
| 150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
| 200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
| 250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
| 300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
| 350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
| 400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
| 450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
| 500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 |
| 600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口对夹式超薄止回阀性能参数、结构尺寸、价格等详情请联系我们。
