产品介绍

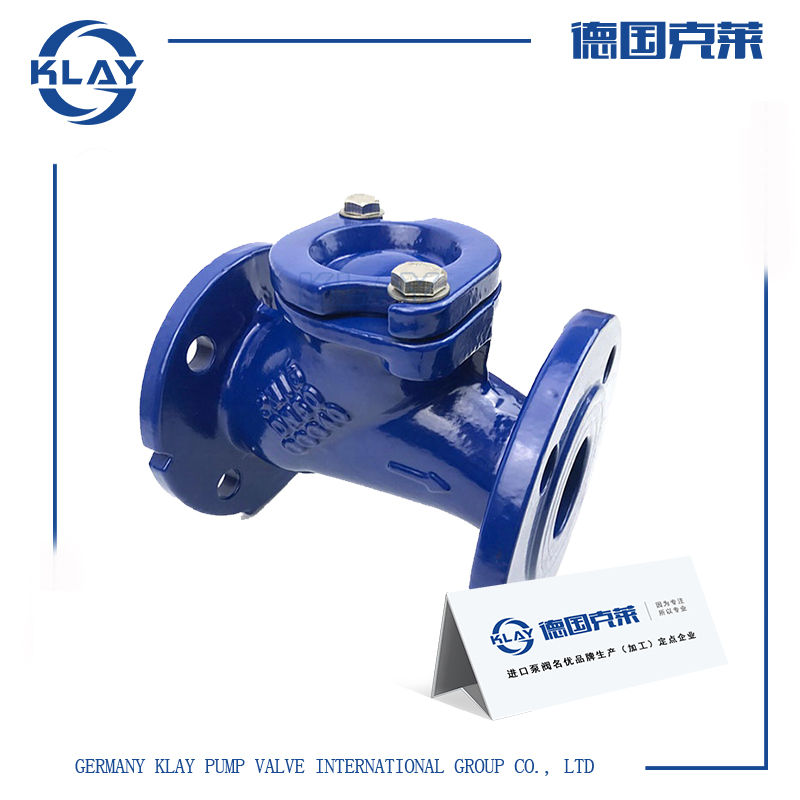

一、进口橡胶瓣止回阀产品详情

进口橡胶瓣止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用法兰连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上、由于其结构长度一般止回阀短，对有安装空间限制的场所最为适用。

二、进口橡胶瓣止回阀技术参数

公称压力：1.0～1.6MPa

公称通经：50～600mm

适用介质：水及弱腐蚀性流体

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP 1598

三、进口橡胶瓣止回阀工作原理

橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

四、进口橡胶瓣止回阀性能特点

封圈采用倾斜设计，关闭时间短，可减少水锤压力。适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害;橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

五、进口橡胶瓣止回阀外形尺寸

DN	L	D	D1	n-d
50	203	165	125	4
65	216	185	145	4
80	241	200	160	8
100	292	220	180	8
150	356	285	240	8
200	495	240	295	8
250	622	395	350	12
300	698	445	400	12
350	787	505	460	16
400	914	565	515	16
450	978	615	565	20
500	978	670	620	20
600	1295	780	725	20
