进口对夹式止回阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

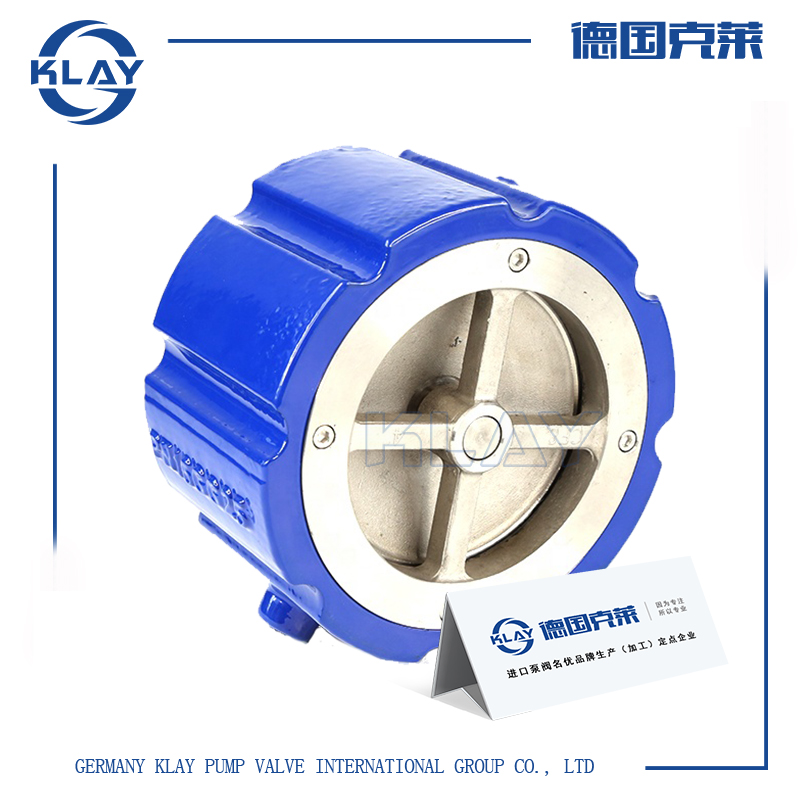

一、进口对夹式止回阀产品详情

进口对夹式止回阀用材料耐腐蚀不锈钢或碳钢。可在位置的管路上安装，防止介质逆流，锅炉给水系统上回，其连接方式是利用原有管道两端法兰对夹即可投入运行。它的运用于给排水、消防、建筑、暖通、工业系统。凡水、气、油、酸、碱液、氢、氨、消防管道等介质均可使用。例如：可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。

二、进口对夹式止回阀技术参数

公称通径：DN15-DN200(1/2"-8")

公称压力：1.6Mpa-16Mpa(150LB-900LB)

适用温度：-20℃～425℃

适用介质：水、油品、蒸汽

阀体材质：碳钢、不锈钢

连接方式：对夹法兰连接

三、进口对夹式止回阀工作原理

阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统，防止介质倒流。

四、进口对夹式止回阀性能特点

阀瓣行程短，阀瓣轻巧，具有弹簧辅助关闭，关阀速度很快。结构长度很短、体积很小、重量很轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压、缓闭不受介质影响，有较好节能效果等特点，为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。

五、进口对夹式止回阀外形尺寸

公称压力	口径	尺寸(mm)						重量	配管法兰(供参考)
PN	DN	尺寸(mm)						重量	配管法兰(供参考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直径d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圆直径Dl	数量	螺栓直径d	长度Ll
PN1.0MPaPN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.8	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
	200	140	273	165	200	208	-	24	295	8	M20	240
