进口升降式止回阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

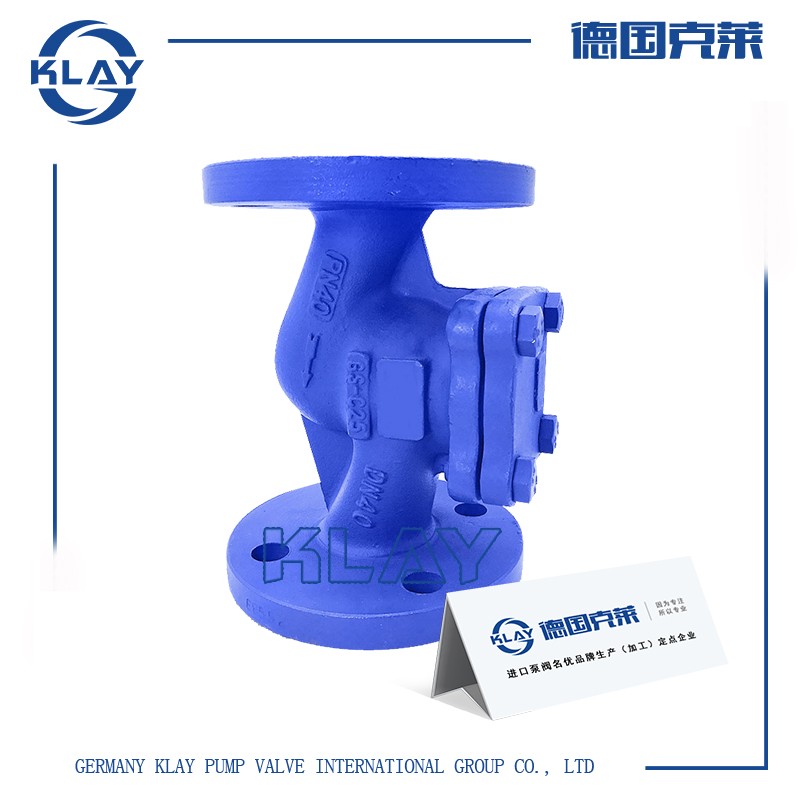

产品介绍一、进口升降式止回阀产品详情
进口升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现自动阻止流体倒流。
二、进口升降式止回阀技术参数
公称通径：DN50～400mm
压力范围：PN10～160MPa
工作温度：-196℃～+560℃
主体材质：碳钢、不锈钢、合金钢
设计制造：GB12236
结构长度：GB12221
连接法兰：JB/T79-1994
试验与检验：JB/T9092-1999
三、进口升降式止回阀工作原理
结构与截止阀相似，其阀瓣沿着通道中心线升降，关闭时靠自重，一旦阀瓣关闭后，靠介质逆流时的压力对阀瓣作用，形成密封压力，这个压力越高，阀瓣与阀座密封面上的密封比压越高，密封越容易。升降式止回阀只能安装在水平管道上。
四、进口升降式止回阀性能特点
1、当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流；
2、进口升降式止回阀具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中。
五、进口升降式止回阀外形尺寸
|
DN |
L |
D |
Dl |
D2 |
b |
Z一φd |
H |
|
15 |
130 |
95 |
65 |
45 |
14 |
4一φ14 |
77 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4一φ14 |
77 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4一φ14 |
80 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4一φ18 |
85 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4一φ18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4一φ18 |
105 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4一φ18 |
120 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8一φ18 |
130 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8一φ18 |
140 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8一φ18 |
155 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8一φ23 |
180 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12一φ23 |
211 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12一φ25 |
260 |
|
300 |
850 |
460 |
410 |
375 |
34 |
12一φ25 |
323 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口升降式止回阀性能参数、结构尺寸、价格等详情请联系我们。
