进口插入式电磁流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

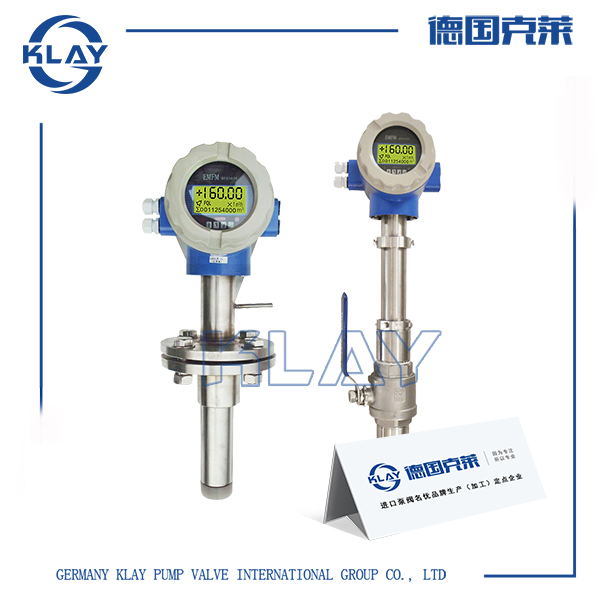

一、进口插入式电磁流量计产品详情

进口插入式电磁流量计在工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流量和总量。相比管道式的流量计而言，插入式的电磁流量计的测量不受流体密度、粘度、温度、压力和电导率等变化的影响。采用先进的励磁技术，功耗小，零点稳定，抗干扰能力强、可靠性好。无附加压力损失，要求直管段长度小，相对安装也比较简单。量测量量程宽，满量程流速可在1.0m/s—10.0m/s内连续任意设定，输出信号与流量(流速)成完全线性关系。

二、进口插入式电磁流量计技术参数

型号	KLAY3401	KLAY3402
公称通经	DN150-DN800	DN200-DN1800
品牌厂家	德国克莱KLAY
基本误差	±2.0%F.S
流速范围	0.5m/s-10m/s
环境温度	-20-60℃
介质温度	-20-80℃
连接方式	法兰连接 DN40 PN1.6MPa	螺纹连接 1½NPT
工作压力	0.25MPa~1.6MPa
输出信号	电流输出：4-20mA 频率输出：0-5kHz
消耗功率	≤15W
供电电源	220V AC 50HZ、24V DC
电极材质	316L
通信接口	RS-485;HART
安装形式	一体式；分体式
电器接口	M20*1.5螺纹

三、进口插入式电磁流量计工作原理

是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬实现与流体和测量电极的电磁隔离。

四、进口插入式电磁流量计优势特点

1、传感器内无活动部件，结构简单，刚性强，工作寿命长;

2、传感器探头采用最新工艺制作，大大提高产品稳定性;

3、插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理;

4、测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响;传感器几乎无压力损失，能量损耗极低;

5、较一般流量计的制造成本和安装费用低。特别适于大中口径管道流量测量;

6、有法兰式和螺纹式两种安装结构可选。

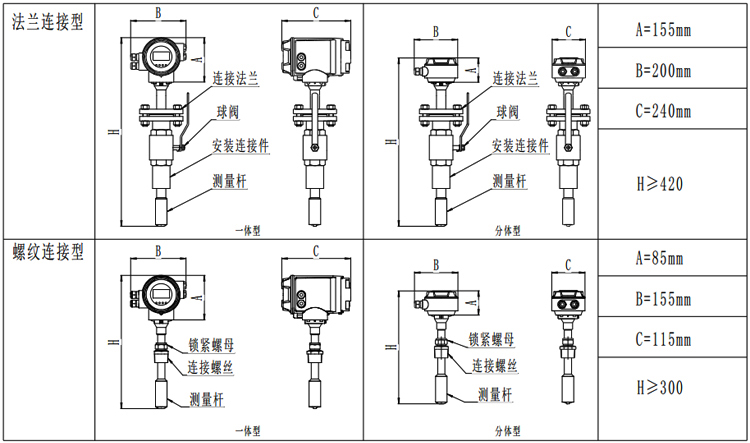

五、进口插入式电磁流量计结构尺寸

六、进口插入式电磁流量计测量范围

口径 (mm)	测量范围(m3/h)	口径 (mm)	测量范围(m3/h)
DN150	31.79～ 635.85	DN700	692.37 ～13847.40
DN200	56.52 ～ 1130.4	DN800	904.32～ 18086.40
DN250	88.31 ～ 1766.25	DN900	1144.5～ 22890.60
DN300	127.17～ 2543.40	DN1000	1413.0～ 28260.00
DN350	173.09～ 3461.85	DN1200	2034.7～ 40694.40
DN400	226.08～ 4521.60	DN1400	2769.4～ 55389.60
DN450	286.31～ 5722.65	DN1600	3617.2～ 72345.60
DN500	353.25～ 7065.00	DN1800	4578.1～ 91562.40
DN600	508.68～ 10173.6
