进口智能电磁热量表

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

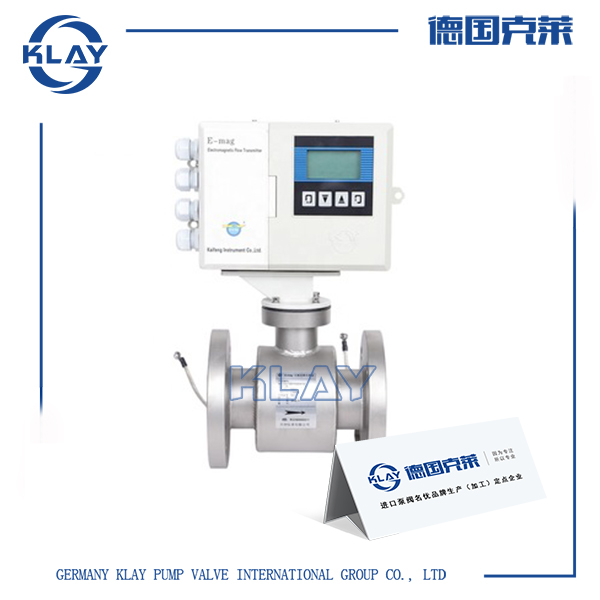

一、进口智能电磁热量表产品详情

进口智能电磁热量表具有测量精度高，运用稳定可靠，性能优良等特点;测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响;测量管里无阻力部件、无压损、不受恶劣水质的影响;多种衬里，多种电极的选择;大屏幕液晶背光显示，在强光和无光情况下均可清晰读数;液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速;具有RS485、Modbus、HART通讯。

二、进口智能电磁热量表技术参数

品牌	德国克莱KLAY
名称	进口智能电磁热量表
公称通径	DN10-DN400
结构形式	一体型、分体型
最高流速	15m／s
流体电导率	≥5uS／cm
精度等级	0.5 级、1.0 级 ( 随口径区分 )
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)
额定压力	4.0Mpa、1.6Mpa、1.0Mpa
最高流体温度	一体型	70℃
	分离型	聚四氟乙烯衬里	100℃；150℃(需特殊订货)
		氯丁橡胶衬里	80℃；l20℃(需特殊订货)
		聚氯酯衬里	80℃
		聚全氟乙丙烯(F46)	100℃；150℃(需特殊订货)
信号电极和接地电极材料	316L、哈氏合金B、哈氏合金C
传感器材质	碳钢、304不锈钢
外壳防护	IP65、IP68（需特殊定制）
输出信号	脉冲、频率
电缆接口	G1/2 内螺纹
通讯	RS485通讯(Modbus协议）、HART
显示器显示	瞬时流量、瞬时热量、累积流量、累积热量、流速、进水温度、出水温度、温度差
电源	220V AC 50HZ、24V DC
励磁方式	双向恒流方波励磁

测量范围	口径(mm)	测量范围(m 3 /h)	口径(mm)	测量范围(m 3 /h)
	DN10	0.14 ～ 1.40	DN125	22.08～ 441.56
	DN15	0.32 ～ 6.36	DN150	31.79～ 635.85
	DN20	0.57～ 11.30	DN200	56.52 ～ 1130.4
	DN25	0.88～ 17.66	DN250	88.31 ～ 1766.25
	DN32	1.45～ 28.94	DN300	127.17～ 2543.40
	DN40	2.26～ 45.22	DN350	173.09～ 3461.85
	DN50	3.35～ 70.65	DN400	226.08～ 4521.60
	DN65	5.97～ 119.40
	DN80	9.04～ 180.86
	DN100	14.13 ～ 282.60

三、进口智能电磁热量表工作原理

是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

四、进口智能电磁热量表优势特点

1、测量精度高，运用稳定可靠，性能优良；

2、测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响；

3、测量管里无阻力部件、无压损、不受恶劣水质的影响；

4、多种衬里，多种电极的选择；

5、测量流量范围宽；

6、大屏幕液晶背光显示，在强光和无光情况下均可清晰读数；

7、语言可显示中文和英文；

8、液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速；

9、采用温度变化的热焓修正法，保证在不同水温下的精准计量。

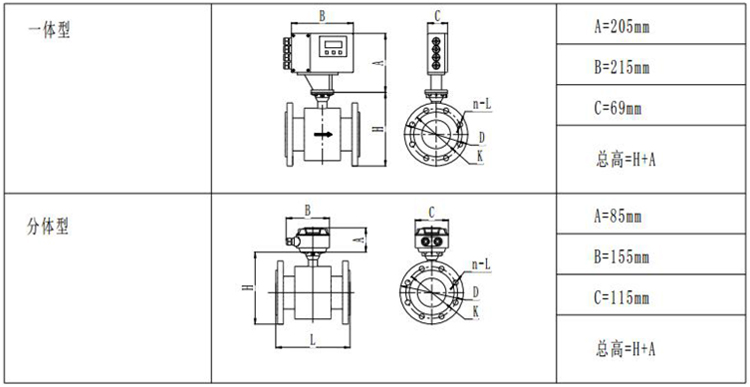

五、进口智能电磁热量表结构尺寸

公称通径DN	压力等级	法兰外径D	螺栓孔中心圆直径K	螺栓孔 n-L	总长L	高度H	参考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95
400	PN16	580	525	16-φ32	600	635	140
