 产品介绍 产品介绍

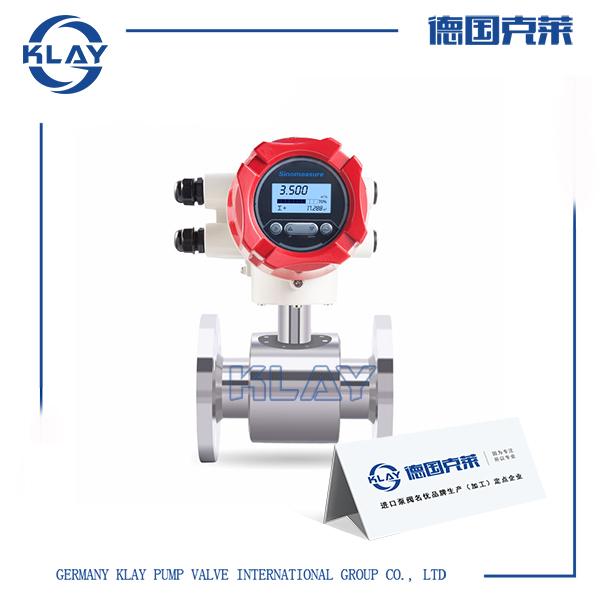

一、进口智能电磁流量计产品详情

进口智能电磁流量计高清晰度宽温型OLED显示;具有流体密度设置,可以显示质量流量;采用先进的非易失性存贮器,电路可靠性更高,有效地保护设置和测量参数;频率可编程低频三值波励磁,提高了流量测量零点的稳定性,功率损耗低。主要用于测量封闭管道中导电液体和浆液体的体积流量,适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业,与计算机配套可实现系统控制。

二、进口智能电磁流量计技术参数

品牌 德国克莱KLAY
名称 进口智能电磁流量计
公称通径 DN10-DN1800
介质电导率 ≥5uS/cm
精确度 0.5 级、1.0 级 ( 随口径区分 )
流速范围 0.5-10m/s 推荐1-5m/s
环境温度 传感器:(-40~+80)℃,转换器:(-l5~+50)℃
介质温度 ≤100℃
衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA
电极材料 316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
压力等级 DN10-DN400:1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格
订货时请注明
壳体材质 碳钢 不锈钢
安装形式 一体式;分体式
通讯 RS485(Modbus协议)、HART
输出信号 全隔离(4-20mA电流、脉冲、上下限报警)
负载电阻 4-20mA是0-750Ω
消耗功率 ≤15W
电源 220V AC 50HZ、24V DC
显示器显示 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示
防护等级 IP65 IP68(需特殊定制)
防爆等级 ExⅡBT6 Gb
电器接口 M20*1.5
口径 测量范围 口径 测量范围 口径 测量范围
(mm) (m 3 /h) (mm) (m 3 /h) (mm) (m 3 /h)
DN10 0.14 ~ 1.40 DN125 22.08~ 441.56 DN700 692.37 ~13847.40
DN15 0.32 ~ 6.36 DN150 31.79~ 635.85 DN800 904.32~ 18086.40
DN20 0.57~ 11.30 DN200 56.52 ~ 1130.4 DN900 1144.5~ 22890.60
DN25 0.88~ 17.66 DN250 88.31 ~ 1766.25 DN1000 1413.0~ 28260.00
DN32 1.45~ 28.94 DN300 127.17~ 2543.40 DN1200 2034.7~ 40694.40
DN40 2.26~ 45.22 DN350 173.09~ 3461.85 DN1400 2769.4~ 55389.60
DN50 3.35~ 70.65 DN400 226.08~ 4521.60 DN1600 3617.2~ 72345.60
DN65 5.97~ 119.40 DN450 286.31~ 5722.65 DN1800 4578.1~ 91562.40
DN80 9.04~ 180.86 DN500 353.25~ 7065.00
DN100 14.13 ~ 282.60 DN600 508.68~ 10173.6

三、进口智能电磁流量计工作原理

是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

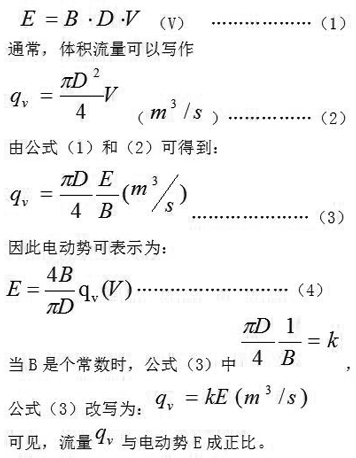

在图1-1中,当导电流体以平均流速V(智能电磁流量计工作原理)通过装有一对测量电极的一根内径为D(智能电磁流量计工作原理)的绝缘管子流动时,并且该管子处于一个均匀的磁感应强度为B(T)的磁场中。那么,在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E)。由电磁感应定律可写做(1)式:
进口智能电磁流量计工作原理图进口智能电磁流量计工作原理图

四、进口智能电磁流量计优势特点

1、仪表结构简单、可靠,无可动部件,工作寿命长;

2、无截流阻流部件,不存在压力损失和流体堵塞现象;

3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统;

4、测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响;

5、传感器与表头连接处单独设计的密封件,可防止外界湿气从连接处进入表头和传感器;

6、励磁线及电极线均采用优质的单芯屏蔽线,可降低干扰,提高信号的洁净度,从而提高测量精度;

7、传感器表面油漆采用金属氟碳漆,金属氟碳漆中氟碳树脂分子连上的氟碳键能够抵抗紫外线的降解作用,表现出极其优异的耐久性、耐紫外线及耐侯性,使金属氟碳漆涂层长久完美如新,减少维修的要求;

8、具有双向流量测量,双向总量累计功能,内部具有三个积算器可分别显示正向累积值,反向累积值及差值积算量;

9、频率可编程低频三值波励磁,提高了流量测量的稳定性,功率损耗低;

10、采用新型32位ARM+CPLD集成度高,运算速度快,计算精度高。

五、进口智能电磁流量计结构尺寸

进口智能电磁流量计结构外形尺寸图
公称通径DN 压力等级 法兰外径D 螺栓孔中心圆直径K 螺栓孔 n-L 总长L 高度H 参考重量kg
10 PN40 90 60 4-φ14 200 190 10
15 PN40 95 65 4-φ14 200 190 10
20 PN40 105 75 4-φ14 200 190 10
25 PN40 110 85 4-φ14 200 200 10
32 PN40 140 100 4-φ18 200 205 11
40 PN40 150 110 4-φ18 200 215 12
50 PN40 165 125 4-φ18 200 220 15
65 PN16 185 145 4-φ18 200 240 16
80 PN16 200 160 8-φ18 200 255 18
100 PN16 220 180 8-φ18 250 270 20
125 PN16 250 210 8-φ18 250 300 25
150 PN16 285 240 8-φ22 300 330 30
200 PN16 340 295 12-φ24 350 390 45
250 PN16 405 355 12-φ26 450 450 65
300 PN16 460 410 12-φ28 500 500 79
350 PN16 520 470 16-φ30 550 520 95 1
400 PN16 580 525 16-φ32 600 635 40
450 PN10 615 565 20-φ26 600 685 150
500 PN10 670 620 20-φ26 600 750 170
600 PN10 780 725 20-φ30 600 830 200
700 PN6.0 860 810 24-φ26 700 890 335
800 PN6.0 975 920 24-φ30 800 1095 440
900 PN6.0 1075 1020 24-φ30 900 1195 568
1000 PN6.0 1175 1120 28-φ30 1000 1295 758
1200 PN6.0 1405 1340 32-φ33 1200 1395 875
1400 PN6.0 1630 1560 36-φ36 1400 1595 1235
1600 PN6.0 1830 1760 40-φ36 1600 1700 1650
1800 PN6.0 2045 1970 44-φ39 1800 1930 1790

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口智能电磁流量计型号参数、结构原理、价格等详情请联系我们。
