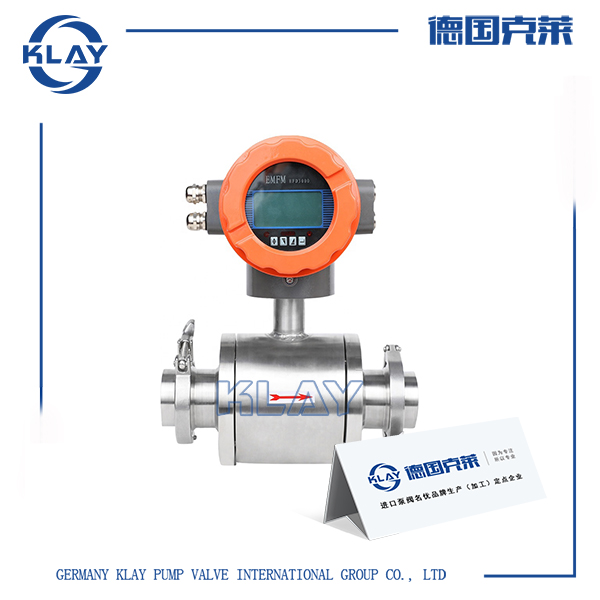

进口卫生级电磁流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口卫生级电磁流量计产品详情

一般工业用电磁流量计被测介质流速以2-4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分摩擦;对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

二、进口卫生级电磁流量计技术参数

品牌	德国克莱KLAY
名称	卫生型电磁流量计
公称通径	DN10-DN150
介质电导率	≥5uS／cm
精确度	0.5 级、1.0 级 ( 随口径区分 )
流速范围	0.5-10m/s 推荐1-5m/s
环境温度	传感器：(-40～+80)℃,转换器：(-l5～+50)℃
介质温度	≤100℃
衬里材料	聚四氟乙烯、聚全氟乙丙烯(F46) PFA
电极材料	316L、哈氏合金 C、哈氏合金 B
压力等级	PN1.6MPa 特殊规格订货时请注
壳体材质	304不锈钢 316不锈钢
安装形式	一体式；分体式
通讯	RS485（Modbus协议）、HART
输出信号	全隔离(4-20mA电流、脉冲、上下限报警）
负载电阻	4-20mA是0-750Ω
消耗功率	≤15W
电源	220V AC 50HZ、24V DC
显示器显示	瞬时流量、流速、百分比、空管比、正.反向累积、报警显示
防护等级	IP65 IP68（需特殊定制）
防爆等级	ExⅡBT6 Gb
电器接口	M20*1.5

口径(mm)	测量范围(m3/h)	口径(mm)	测量范围(m3/h)
DN10	0.14 ～ 1.40	DN50	3.35～ 70.65
DN15	0.32 ～ 6.36	DN65	5.97～ 119.40
DN20	0.57～ 11.30	DN80	9.04～ 180.86
DN25	0.88～ 17.66	DN100	14.13 ～ 282.60
DN32	1.45～ 28.94	DN125	22.08～ 441.56
DN40	2.26～ 45.22	DN150	31.79～ 635.85

三、进口卫生级电磁流量计工作原理

是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

四、进口卫生级电磁流量计优势特点

1、仪表结构简单、可靠，无可懂部件，工作寿命长;

2、无截流阻流部件，不存在压力损失和流体堵塞现象;

3、测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响，精度高;

4、采用聚四氟乙烯衬里和HC、HB、316L、钛等电极材料的不同组合可使用不同介质的需要;

5、测量流量范围宽,量程比20：1、50：1。

五、进口卫生级电磁流量计结构尺寸

公称通径DN	压力等级	卡盘规格	螺纹R	螺纹型总长L	卡箍型总长L	高度H	参考重量kg
15	PN16	50.5	G1/2	330	250	190	10
20	PN16	50.5	G3/4	380	250	190	10
25	PN16	50.5	G1	420	250	200	10
32	PN16	50.5	G1¼	440	260	205	11
40	PN16	50.5	G1 1/2	460	260	215	12
50	PN16	64	G2	480	260	220	15
65	PN16	77.5	—	—	280	240	16
80	PN16	91	—	—	300	255	18
100	PN16	119	—	—	320	270	20
125	PN16	145	—	—	350	300	25
150	PN16	167	—	—	380	330	30
