产品介绍

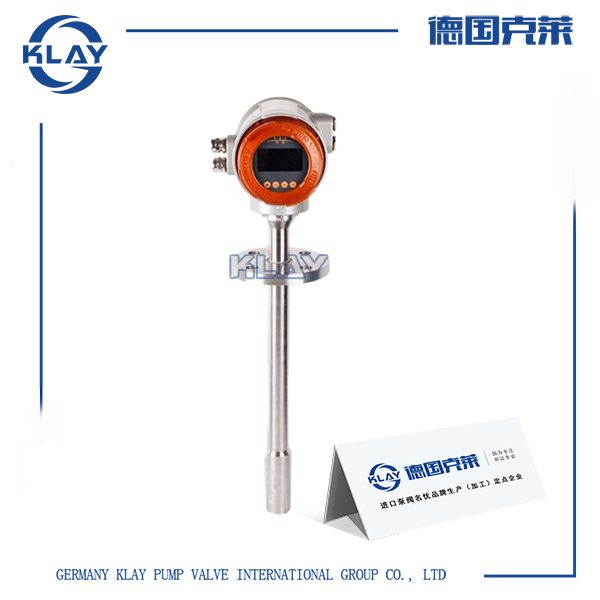

一、进口智能插入式电磁流量计产品详情

进口智能插入式电磁流量计结构简单，工作可靠，易安装、易拆卸，用于大口径液体测量，便于仪表的维护、修理;测量精度不受被测介质的温度、压力、密度、粘度影响，传感器几乎无压力损失，能量损耗极低，该产品独特的结构，具有自主知识产权。

二、进口智能插入式电磁流量计技术参数

型号	KLAY3401	KLAY3402
公称通经	DN150-DN800	DN200-DN1800
基本误差	±2.0%F.S
流速范围	0.5m/s-10m/s
环境温度	-20-60℃
介质温度	-20-80℃

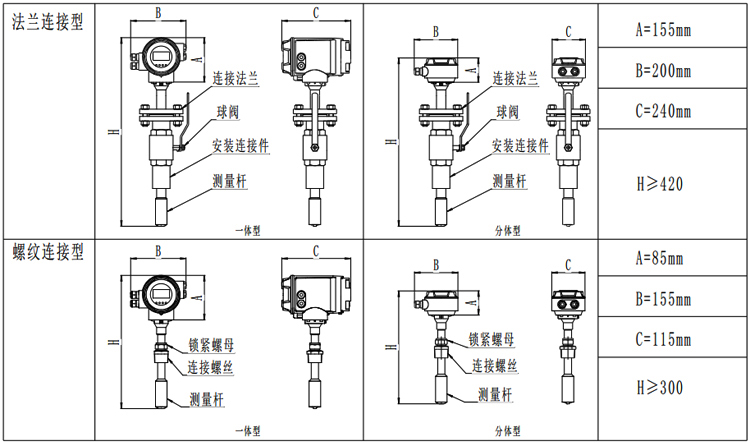

连接方式	法兰连接 DN40 PN1.6MPa	螺纹连接 1½NPT
工作压力	0.25MPa-1.6MPa
输出信号	电流输出：4-20mA 频率输出：0-5kHz
消耗功率	≤15W
供电电源	220V AC 50HZ、24V DC
电极材质	316L
通信接口	RS-485;HART
安装形式	一体式；分体式
电器接口	M20*1.5螺纹

口径 (mm)	测量范围(m3/h)	口径 (mm)	测量范围(m3/h)
DN150	31.79～ 635.85	DN700	692.37 ～13847.40
DN200	56.52 ～ 1130.4	DN800	904.32～ 18086.40
DN250	88.31 ～ 1766.25	DN900	1144.5～ 22890.60
DN300	127.17～ 2543.40	DN1000	1413.0～ 28260.00
DN350	173.09～ 3461.85	DN1200	2034.7～ 40694.40
DN400	226.08～ 4521.60	DN1400	2769.4～ 55389.60
DN450	286.31～ 5722.65	DN1600	3617.2～ 72345.60
DN500	353.25～ 7065.00	DN1800	4578.1～ 91562.40
DN600	508.68~10173.6

三、进口智能插入式电磁流量计工作原理

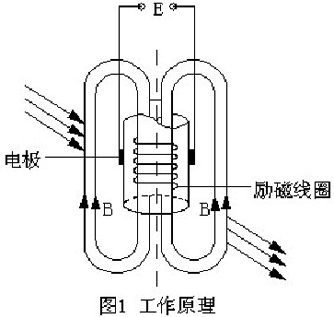

传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置，导电流体垂直流过传感器工作磁场时(转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中产生工作磁场)，相当导体在磁场中作切割磁力线运动。根据法拉第感应定律，在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即 E=B·L·V(伏)式中：E——感应电动势，V; B——磁场强度，T; L——两电极间距离，m;V——流过传感器的流速(亦即代表被测管道规定插入点的质点流速)，m/sK——系数。
