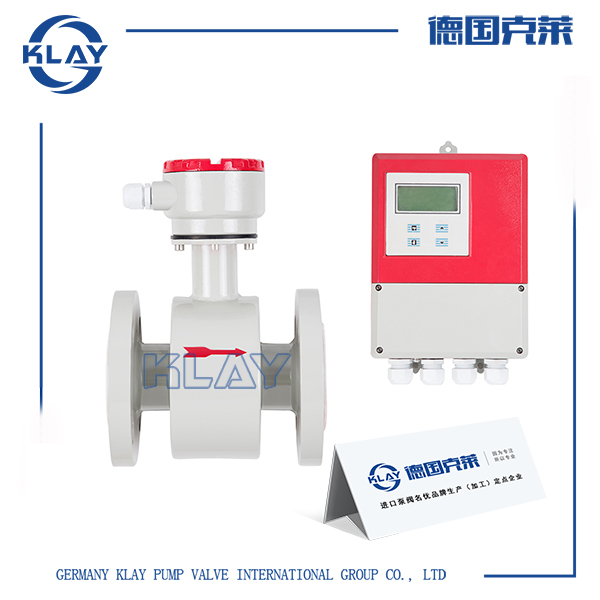

进口智能分体式电磁流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口智能分体式电磁流量计产品详情

用于测量封闭管道中导电液体和浆液体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业，与计算机配套可实现系统控制。

二、进口智能分体式电磁流量计技术参数

品牌	德国克莱KLAY
名称	进口电磁流量计
公称通径	DN10-DN1800
介质电导率	≥5uS／cm
精确度	0.5 级、1.0 级 ( 随口径区分 )
流速范围	0.5-10m/s 推荐1-5m/s
环境温度	传感器：(-40～+80)℃,转换器：(-l5～+50)℃
介质温度	≤100℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA
电极材料	316L、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
压力等级	DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格订货时请注明
壳体材质	碳钢不锈钢
安装形式	一体式；分体式
通讯	RS485（Modbus协议）、HART
输出信号	全隔离(4-20mA电流、脉冲、上下限报警)
负载电阻	4-20mA是0-750Ω
消耗功率	≤15W
电源	220V AC 50HZ、24V DC
显示器显示	瞬时流量、流速、百分比、空管比、正.反向累积、报警显示
防护等级	IP65 IP68（需特殊定制）
防爆等级	ExⅡBT6 Gb
电器接口	M20*1.5

口径	测量范围	口径	测量范围	口径	测量范围
(mm)	(m 3 /h)	(mm)	(m 3 /h)	(mm)	(m 3 /h)
DN10	0.14 ～ 1.40	DN125	22.08～ 441.56	DN700	692.37 ～13847.40
DN15	0.32 ～ 6.36	DN150	31.79～ 635.85	DN800	904.32～ 18086.40
DN20	0.57～ 11.30	DN200	56.52 ～ 1130.4	DN900	1144.5～ 22890.60
DN25	0.88～ 17.66	DN250	88.31 ～ 1766.25	DN1000	1413.0～ 28260.00
DN32	1.45～ 28.94	DN300	127.17～ 2543.40	DN1200	2034.7～ 40694.40
DN40	2.26～ 45.22	DN350	173.09～ 3461.85	DN1400	2769.4～ 55389.60
DN50	3.35～ 70.65	DN400	226.08～ 4521.60	DN1600	3617.2～ 72345.60
DN65	5.97～ 119.40	DN450	286.31～ 5722.65	DN1800	4578.1～ 91562.40
DN80	9.04～ 180.86	DN500	353.25～ 7065.00
DN100	14.13 ～ 282.60	DN600	508.68～ 10173.6

三、进口智能分体式电磁流量计工作原理

是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

在图1-1中，当导电流体以平均流速V(Focmag3102智能电磁流量计工作原理)通过装有一对测量电极的一根内径为D(Focmag3102智能电磁流量计工作原理)的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B(T)的磁场中。那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E)。由电磁感应定律可写做(1)式：

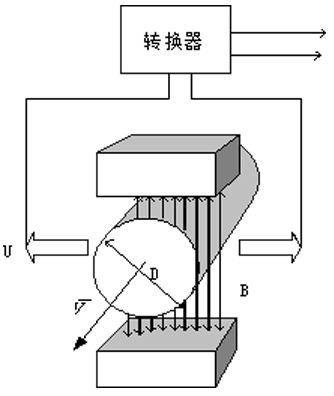

进口智能分体式电磁流量计工作原理图

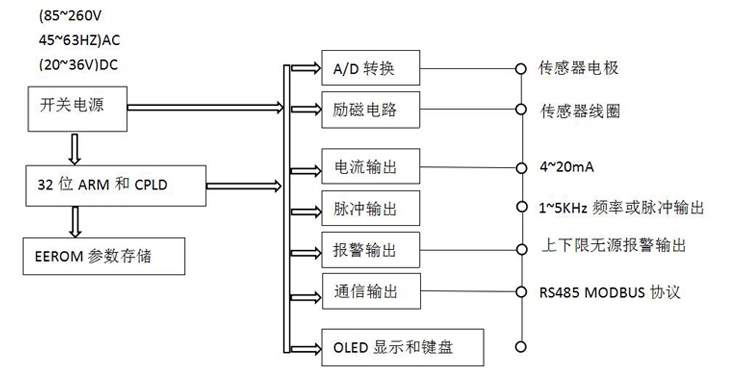

进口智能分体式电磁流量计电路工作原理图

四、进口智能分体式电磁流量计优势特点

1、具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量;

2、.频率可编程低频三值波励磁，提高了流量测量的稳定性，功率损耗低;

3、.采用新型32位ARM+CPLD集成度高，运算速度快，计算精度高;

4、全数字量处理，抗干扰能力强，测量可靠;

5、超低EMI开关电源，适用电源电压变化范围大，效率高，温升小，EMC性能好;

6、中英文菜单操作，使用方便，操作简单，易学易懂;

7、高清晰度宽温型OLED显示;

8、使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷;

9、先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保18.持高精度测量并使输出更加稳定;

10、具有自检与自诊断功能。

五、进口智能分体式电磁流量计结构尺寸

公称通径DN	压力等级	法兰外径D	螺栓孔中心圆直径K	螺栓孔 n-L	总长L	高度H	参考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95 1
400	PN16	580	525	16-φ32	600	635	40
450	PN10	615	565	20-φ26	600	685	150
500	PN10	670	620	20-φ26	600	750	170
600	PN10	780	725	20-φ30	600	830	200
700	PN6.0	860	810	24-φ26	700	890	335
800	PN6.0	975	920	24-φ30	800	1095	440
900	PN6.0	1075	1020	24-φ30	900	1195	568
1000	PN6.0	1175	1120	28-φ30	1000	1295	758
1200	PN6.0	1405	1340	32-φ33	1200	1395	875
1400	PN6.0	1630	1560	36-φ36	1400	1595	1235
1600	PN6.0	1830	1760	40-φ36	1600	1700	1650
1800	PN6.0	2045	1970	44-φ39	1800	1930	1790
