进口水表型电磁流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

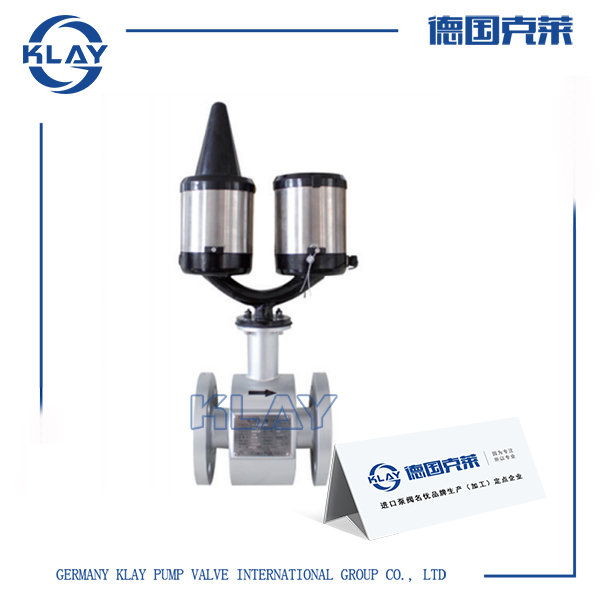

一、进口水表型电磁流量计产品详情

电池供电电磁流量计采用特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入式超微功耗处理器，全数字量信号处理，具有工作稳定、测量精度高、抗干扰能力强等特点。

二、进口水表型电磁流量计技术参数

品牌	德国克莱KLAY
名称	KLDS-水表型电磁流量计
公称通径	DN10-DN400
结构形式	一体型、分体型（GPRS）
最高流速	15m／s
流体电导率	≥5uS／cm
精度等级	1.0 级
衬里材料	聚四氟已烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)
额定压力	4.0Mpa、1.6Mpa、1.0Mpa
最高流体温度	一体型	70℃
	分离型	聚四氟乙烯衬里	100℃；150℃(需特殊订货)
		氯丁橡胶衬里	80℃；l20℃(需特殊订货)
		聚氯酯衬里	80℃
		聚全氟乙丙烯(F46)	100℃；150℃(需特殊订货)
		聚氟合乙烯(Fs)	80℃
信号电极和接地电极材料	316
传感器材质	碳钢、304不锈钢
外壳防护	IP68
输出信号	GPRS RS485（Modbus协议）
显示器显示	瞬时流量、流速、百分比、空管比、正.反向累积、报警显示、秒计时器、电池电量指示
电源	3.6V锂电池
励磁方式	低频脉冲直流励磁

口径(mm)	测量范围(m3/h)	口径(mm)	测量范围(m3/h)
DN10	0.14 ～ 1.40	DN100	14.13 ～ 282.60
DN15	0.32 ～ 6.36	DN125	22.08 ～ 441.56
DN20	0.57 ～ 11.30	DN150	31.79 ～ 635.85
DN25	0.88 ～ 17.66	DN200	56.52 ～1130.4
DN32	1.45 ～ 28.94	DN250	88.31 ～1766.25
DN40	2.26 ～ 45.22	DN300	127.17 ～2543.4
DN50	3.35 ～ 70.65	DN350	173.09 ～3461.85
DN65	5.97 ～ 119.40	DN400	226.08 ～4521.60
DN80	9.04 ～ 180.86

三、进口水表型电磁流量计工作原理

是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

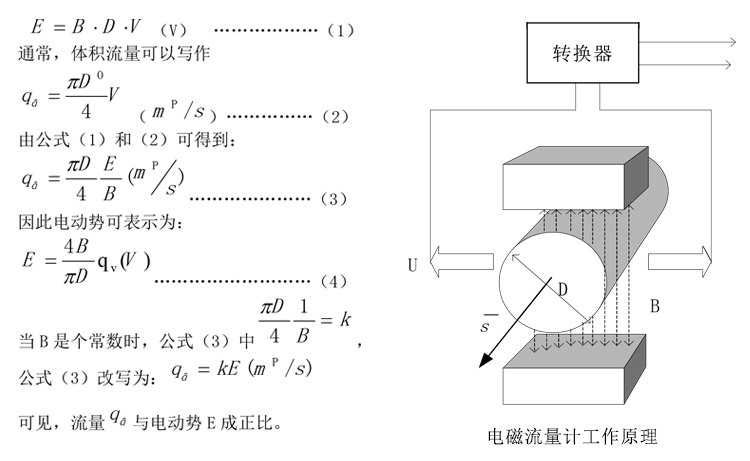

在图1-1中，当导电流体以平均流速V(m/s)通过装有一对测量电极的一根内径为D(m)的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B(T)的磁场中。那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E)。由电磁感应定律可写做(1)式：
进口水表型电磁流量计工作原理图

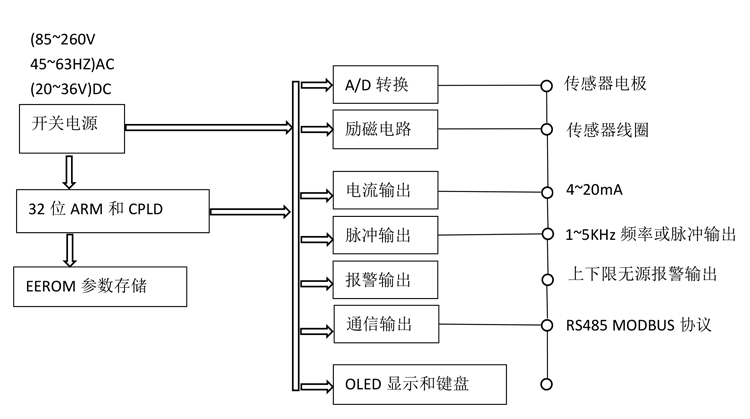

电路工作原理图：

四、进口水表型电磁流量计优势特点

1、仪表结构简单、可靠，无可动部件，工作寿命长;

2、无截流阻流部件，不存在压力损失和流体堵塞现象;

3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统;

4、测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响;

5、传感器与表头连接处单独设计的密封件，可防止外界湿气从连接处进入表头和传感器;

6、励磁线及电极线均采用优质的单芯屏蔽线，可降低干扰，提高信号的洁净度，从而提高测量精度;

7、测量流量范围宽。

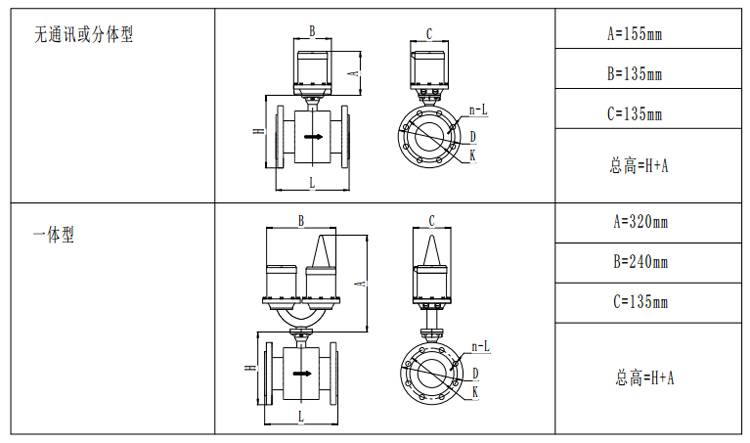

五、进口水表型电磁流量计结构尺寸

公称通径 DN	压力等级	法兰外径D	螺栓孔中心圆直径K	螺栓孔 n-L	总长L	高度H	参考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95
400	PN16	580	525	16-φ32	600	635	140
