进口衬胶止回阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

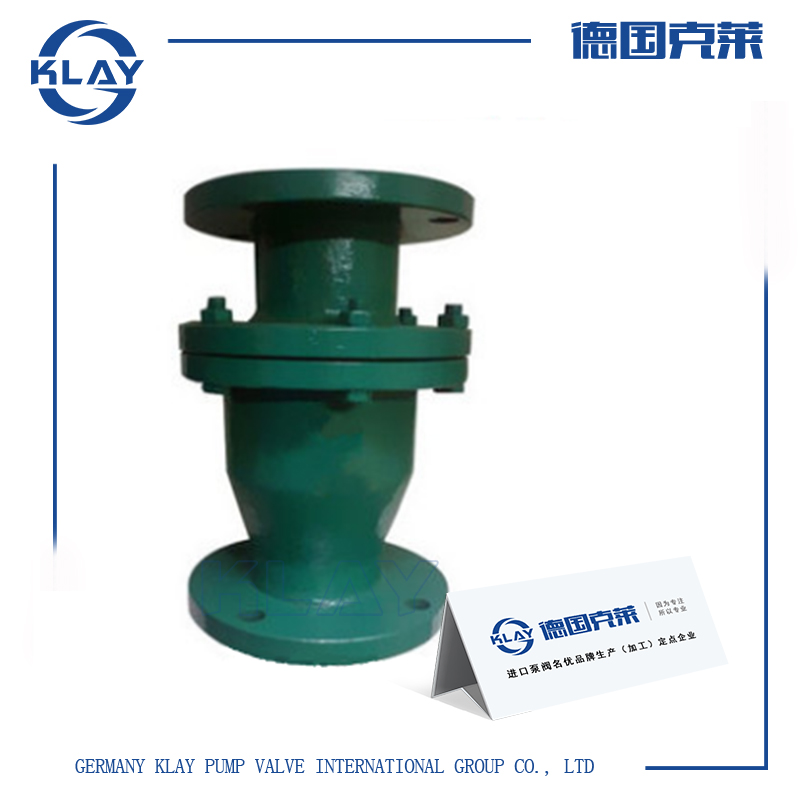

产品介绍一、进口衬胶止回阀产品详情
进口衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。二、进口衬胶止回阀技术参数
适用温度：适用温度：≤85℃、≤100℃、≤120℃(按照衬里材料)
压力等级：PN0.6、1.0、1.6
测试：衬里层：电火花检测
实验与检验按：GB/T 13927标准 公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
三、进口衬胶止回阀工作原理
专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。防止各类管路或设备上的介质逆流的单向启闭。
四、进口衬胶止回阀性能特点
结构与截止阀相似，其阀瓣沿着通道中心线升降，关闭时靠自重，一旦阀瓣关闭后，靠介质逆流时的压力对阀瓣作用，形成密封压力，这个压力越高，阀瓣与阀座密封面上的密封比压越高，密封越容易。升降式止回阀只能安装在水平管道上。
五、进口衬胶止回阀外形尺寸
| 公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | B |
| 20 | 1.0 | 1.0 | 160 | 105 | 75 | 4-14 | 128 |
| 25 | 160 | 115 | 85 | 4-14 | 128 | ||
| 32 | 180 | 135 | 100 | 4-18 | 150 | ||
| 40 | 200 | 150 | 110 | 4-18 | 160 | ||
| 50 | 230 | 165 | 125 | 4-18 | 178 | ||
| 65 | 290 | 180 | 145 | 4-18 | 205 | ||
| 80 | 310 | 200 | 160 | 4-18 | 230 | ||
| 100 | 350 | 220 | 180 | 8-18 | 255 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3605 | ||
| 150 | 480 | 285 | 240 | 8-22 | 345 | ||
| 200 | 0.6 | 0.6 | 500 | 340 | 295 | 8-22 | 415 |
| 250 | 0.4 | 550 | 395 | 350 | 12-22 | 495 | |
| 300 | 620 | 445 | 400 | 12-22 | 540 | ||
| 350 | 698 | 505 | 460 | 16-22 | 620 | ||
| 400 | 787 | 565 | 515 | 16-22 |
680 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口衬胶止回阀性能参数、结构尺寸、价格等详情请联系我们。
