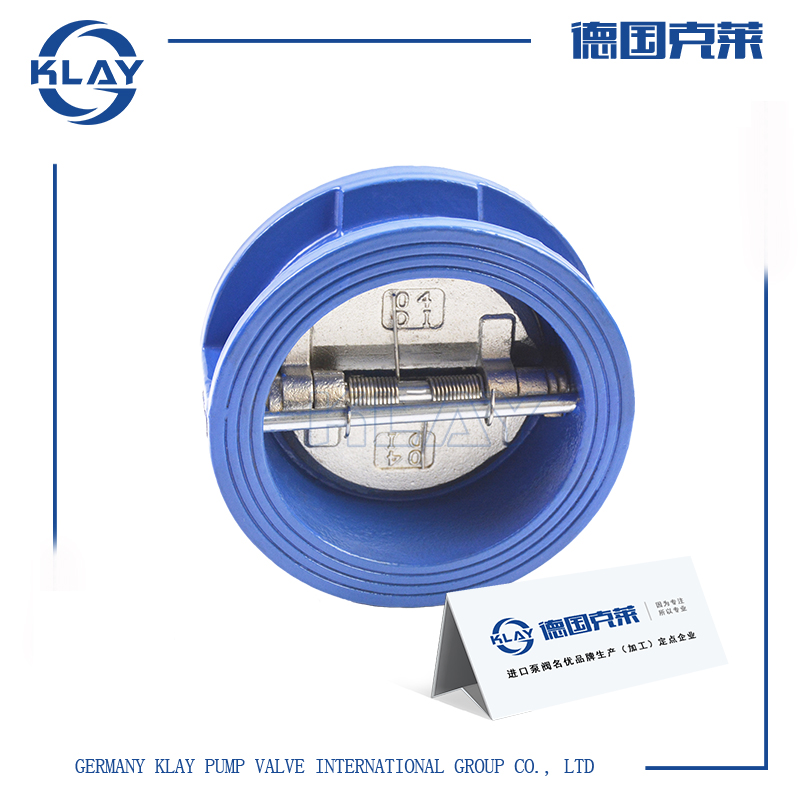

进口蝶式止回阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口蝶式止回阀产品详情

适用于公称压力PN10～PN420、Class150～Class2500;公称通径DN15～DN1200、NPS1/2～48;工作温度-196℃～540℃的管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

二、进口蝶式止回阀技术参数

公称通径：DN40-DN1200(1-1/2"~48")

公称压力：1.6Mpa-25Mpa(150LB-2500LB)

适用温度：-20℃～425℃

适用介质：水、油品、蒸汽

阀体材质：碳钢、不锈钢

连接方式：对夹法兰连接

三、进口蝶式止回阀工作原理

靠介质流动和力量自行开启或关闭，以防止介质倒流。进口止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

四、进口蝶式止回阀性能特点

1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8;

2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20;

3. 阀瓣关闭快速，水锤压力小;

4. 水平管道或垂直管道均可使用，安装方便;

5. 流道通畅、流体阻力小;

6. 动作灵敏、密封性能好;

7. 阀瓣行程短、关阀冲击力小;

8. 整体结构、简单紧凑、造型美观。

五、进口蝶式止回阀外形尺寸

通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	43	46	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360
D	100	120	135	155	185	185	265	320	368	428	482	532	585	685	800	905	1005	1115	1325
