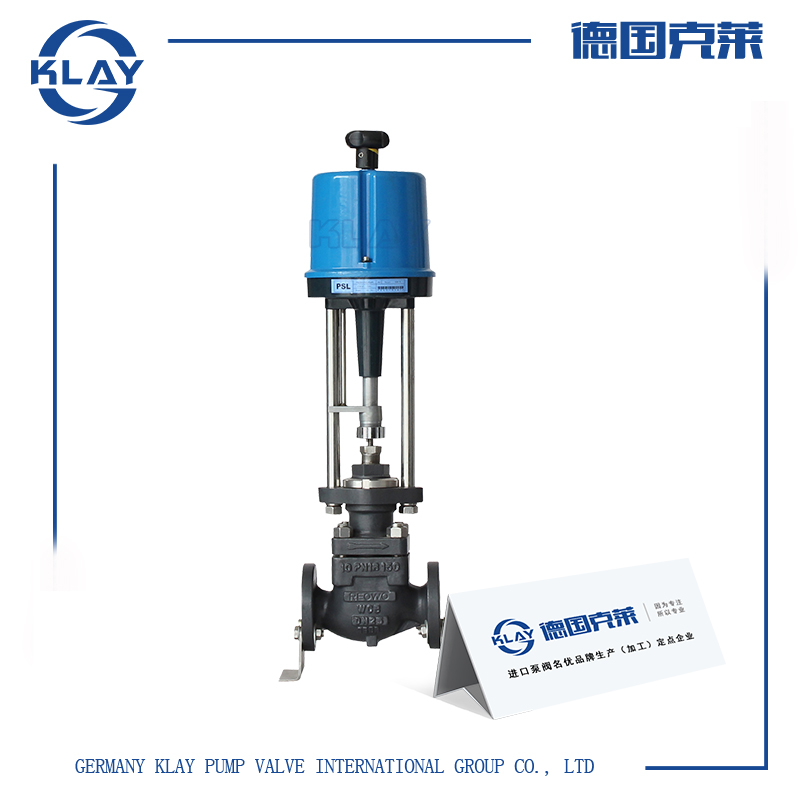

进口电动保温调节阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口电动保温调节阀产品详情

适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺介质满足过程控制的需要。

二、进口电动保温调节阀技术参数

          公称通径 DN      25      32      40      50      65      80     100     125     150     200     250     300
阀座直径 dN 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 单座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
笼式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
额定行程 16 25 40 60 100
公称压力 PN1.6、2.5、4.0、6.4、10.0MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式 保温型+150~+425℃
压盖型式 螺栓压紧式
密封填料 金属石墨缠绕垫、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

             阀芯形式                                               单座柱塞型阀芯、笼式阀芯(高压差型)、套筒式阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、316、316L)

         执行器型号

                                               进口(罗托克、英国卡麦隆、德国克莱KLAY)

主要技术参数 电源电压:AC 220V、AC 380V;特殊定做DC 24V;(其他)
输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC;特殊定制RS485通讯接口
防护等级:相当IP65、隔爆标志:ExdⅡBT4(可选BT6、CT4、CT6)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

                                                项目                                               指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

三、进口电动保温调节阀工作原理

阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。配以KJSN系列(KLY系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节,泄漏量符合ANSI B16.104标准。

四、进口电动保温调节阀性能特点

1、由于电动调节阀控制面板不用使用阀门组和用于分层控制的阀门,所以电动小流量调节阀为您节约了较多的管材,保温材料及安装费用和时间;

2、即使工程后期或投入运行后因改变某些用途而需要改变某些区域的水系统设计,电动调节阀选型也不会影响其他区域的水系统设计,更不会影响其他区域的水系统平衡。

五、进口电动保温调节阀外形尺寸

     公称通径(DN)      20      25      32    40      50      65      80    100    125    150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 182 182 218 225 230 264 271 285 320 344
H2 3810L 373 373 495 495 495 700 700 700 725 725
KLY 465 465 465 465 465 560 560 560 560 560
R 3810L 225 225 225 225 225 257 257 257 310 310
KLY 177 177 177 177 177 182 182 182 182 182
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口电动保温调节阀性能参数、结构尺寸、价格等详情请联系我们。
