进口电动衬氟调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

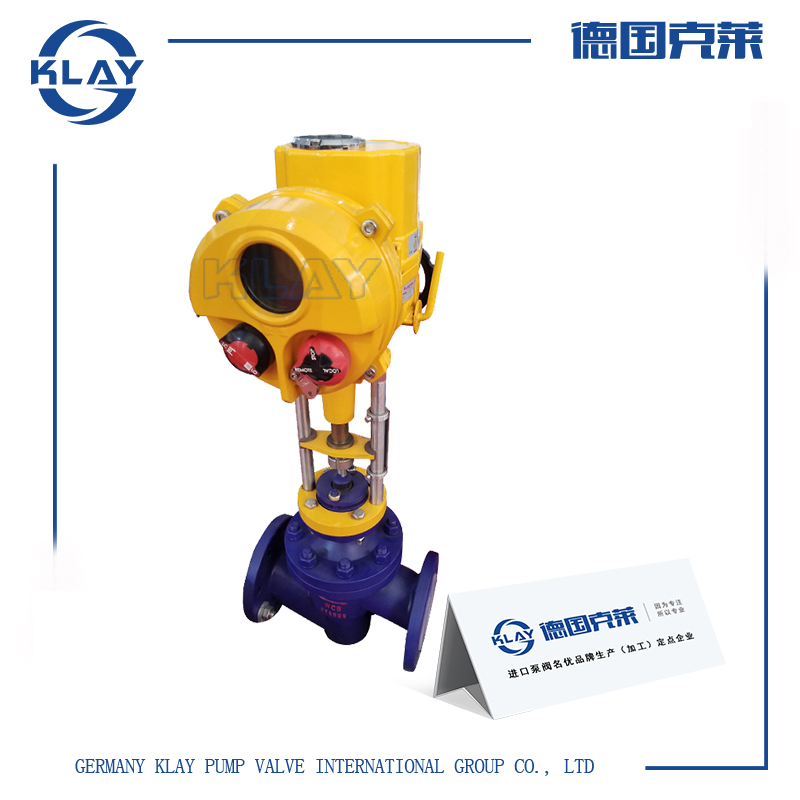

一、进口电动衬氟调节阀产品详情

是由KL831系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大;阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

二、进口电动衬氟调节阀技术参数

公称通径mm		DN15-DN300
材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体、阀盖	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯、阀座	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+500℃	-40～+500℃
	低温型		-40～-60℃、 -60～-100℃

公称通径DN		20					25	32	40	50	65	80	100	125	150	200
阀座直径mm		8	10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kV	直线	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
额定流量系数kV	等百分比	0.8	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
行程mm		10	16					25			40			60
允许压差 △MPa	单座式	6.4			4.5	2.5	3.2	3.2	2.15	1.4	1.37	0.94	0.6	0.52	0.35	0.2
允许压差 △MPa	套筒式						6.4	3.7	3.7	2.4	2.9	1.5	0.8	3.1	3.1	3.1
允许泄漏量Q	单座式	为Kv值的0.01%，按GB4213-84标准
允许泄漏量Q	套筒式	为Kv值的0.05%，按GB4213-84标准
配电动执行器型号	PSL	201					202	204			208			312
配电动执行器型号	3610	3610SA-08					LA-20	3610LSB-30			3610LSB-50			3610LSC-65
基本误差%		±2.5
回差%		2.0
死区%		3.0
始终点偏差%		±2.5
额定行程偏差%		2.5
可调比		50：1

三、进口电动衬氟调节阀工作原理

阀体内腔与蝶板衬F46(或PFA)，几乎可抗所有化学介质的腐蚀，并能长期抵御氟离子的渗透;软衬座圈在蝶板关闭时，有适量的弹性变形，保证了阀门的零泄漏;蝶板和轴为一体化制造，轴间使用PFA轴承，既起到了轴的使用导向作用，又具有良好的润滑作用;蝶板与阀座圈间加有机械密封保护，绝无轴间渗漏。

四、进口电动衬氟调节阀性能特点

1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀;

2、密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏;

3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准。

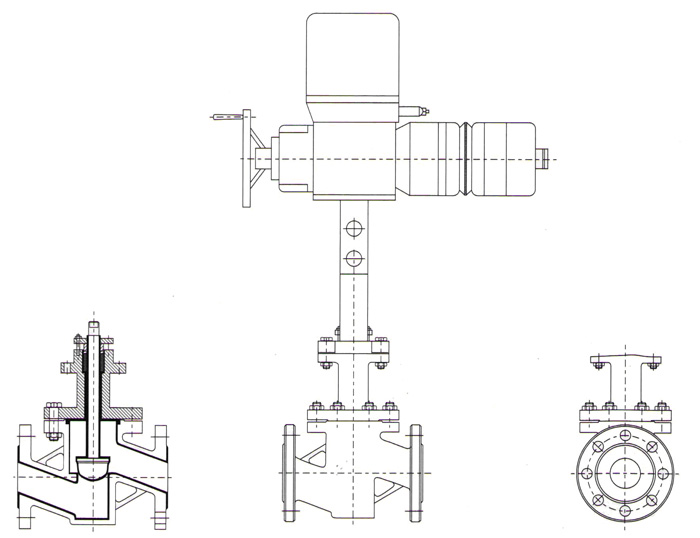

五、进口电动衬氟调节阀外形尺寸

公称通径	标准值								参数值
DN（mm）	PN1.0 PN1.6
DN（mm）	L	D	D1	D2	f	b	Z—φd	D0	H
15	130	95	65	45	2	14	4—φ14	460	673
20	150	105	75	55	2	16	4—φ14	460	673
25	160	115	85	65	2	16	4—φ14	460	698
32	180	135	100	78	2	18	4—φ18	460	720
40	200	145	110	85	3	18	4—φ18	460	723
50	230	160	125	100	3	20	4—φ18	460	740
65	290	180	145	120	3	20	8—φ18	530	850
80	310	195	160	135	3	22	8—φ18	530	866
100	350	215	180	155	3	22	8—φ18	530	884
125	400	245	210	185	3	24	8—φ18	530	1040
150	480	280	240	210	3	24	8—φ23	530	1065
200	600	335	295	265	3	26	8—φ23	530	1090
250	622	390	350	320	3	28	12—φ23	630	1256
300	698	440	400	368	4	28	12—φ23	630	1520
