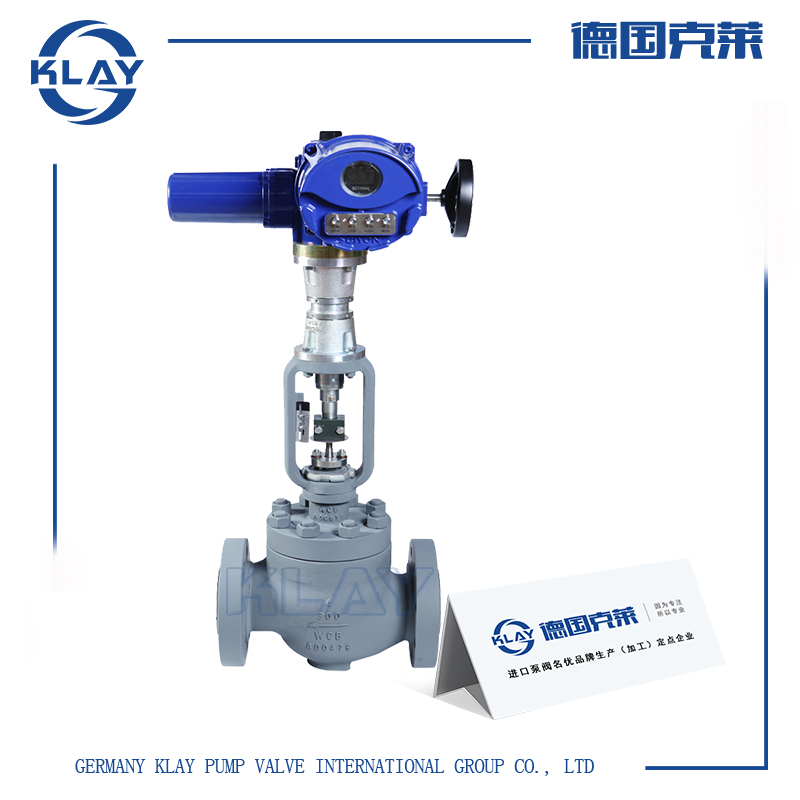

进口电动双座调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口电动双座调节阀产品详情

以是电力为驱动源，把电机的动能通过输出轴转化为阀轴的位移，并且通过控制模块使阀芯停位于调节器所要求的任一开度，实现对流量、压力、温度、液位等参数的控制。电动调节阀的优点就是使用方便，节省能源，控制精度高，在需要防爆的场合，只需选用防爆执行器即可。

二、进口电动双座调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	双座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	双座	≤ 公称压力
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式、双导向式
流量特性		等百分比、直线性
配置执行器类别		DKZ系列电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、380V、输入信号：4-10mA DC、4-20mA DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

项目		指标值
基本误差%		±3.0
回差%		2.0
死区％		2.0
泄漏量	单座阀	符合JB/T7387-94 IV级小于阀的额定容量×10-4
	双座阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3
	套筒阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

三、进口电动双座调节阀工作原理

电动执行机构为电子式一体化结构，内有伺服放大器 , 输入控制信号 (4-20mADC 或 1-5VDC) 及电源即可控制阀门开度 , 达到对压力、流量、液位、温度等工参数的调节。控制精度和性能比 KOJ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

四、进口电动双座调节阀性能特点

具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

五、进口电动双座调节阀外形尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		653	665	671	683	698	789	792	796	847	855	894	1156	1215
W		460	460	460	460	530	530	530	530	630	630	630	630	630
