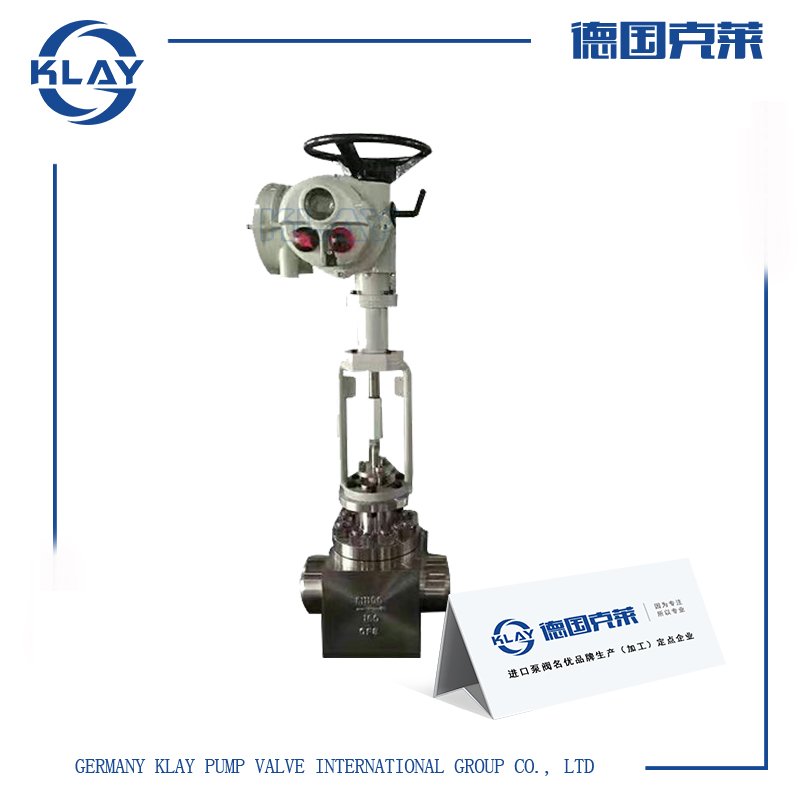

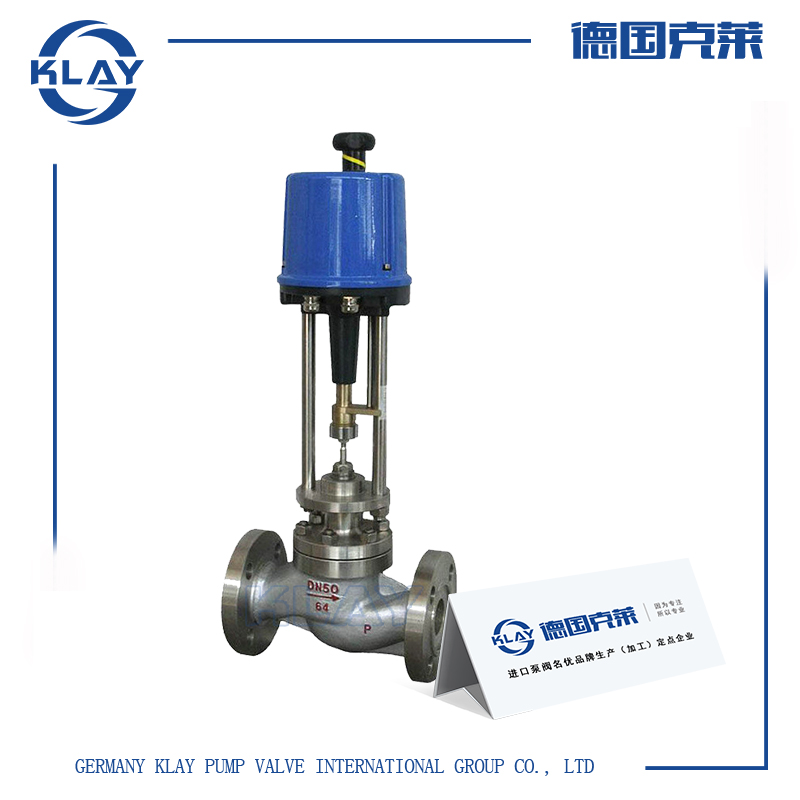

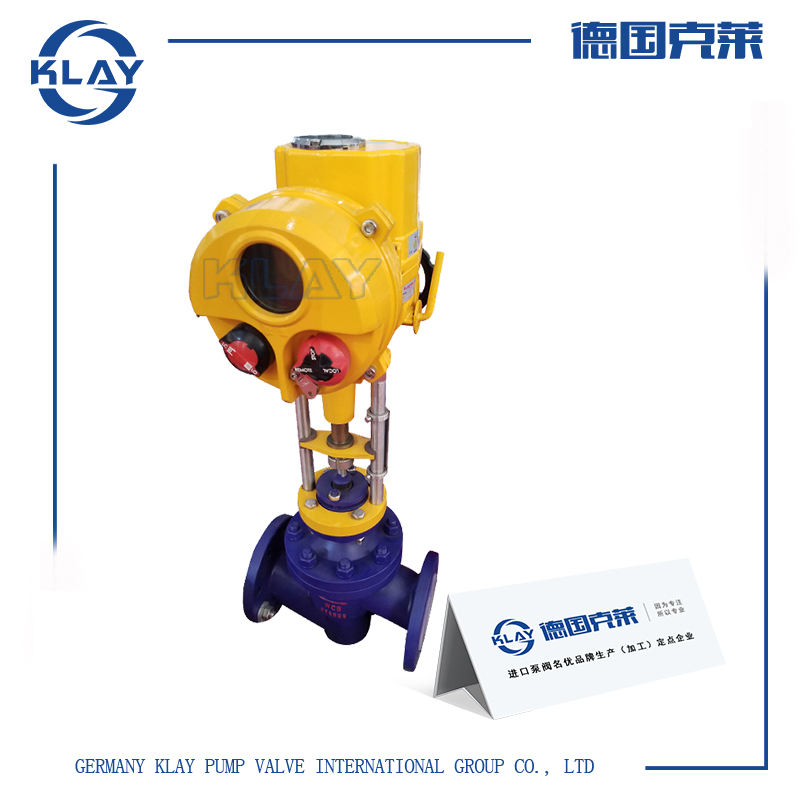

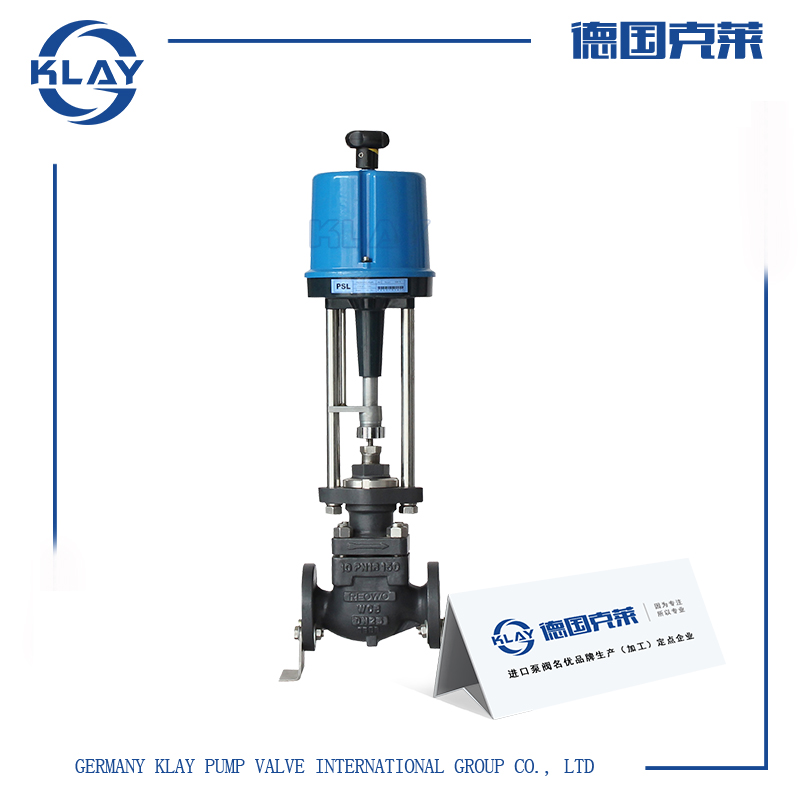

进口电动小流量调节阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口电动小流量调节阀产品详情

调节机构采用了新型的小流量低流阻单座阀。它结构紧凑,流道通畅,具有流量特性精确、可调范围大、阀座泄漏量微小等特点。控制气体、液体、蒸汽等介质,适用于对泄漏量有严格要求的场合。

二、进口电动小流量调节阀技术参数

阀体部分:
阀体型式: 直通锻造阀体
公称通径: DN5、8、10、15、20、25mm
公称压力: PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
CLASS 150、300、 600、900、1500 Lb
JIS 10K、20K、30K、40K
连接方式: 螺纹:NPT、PT(适用于 1”以下)
焊接:SW、BW
法兰距: 符合IEC 534
阀盖形式: 阀体一体型
填  料: V型聚四氟乙烯、柔性石墨填料等
密封垫: 金属夹石墨密封垫、聚四氟乙烯垫
执行机构: 气动:多弹簧执行机构
电动:KLAY系列
阀内部件:
阀芯型式: 单座柱塞
流量特性: 等百分比、线性 、快开
内件材质: 标准材质组合及使用温度、压力范围请参阅附录
表1.可提供的用户选择
阀体 型式 直通 阀盖 型式 阀体一体型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、柔性石墨
材质 304、304+STL/PTFE、316、316+STL/PTFE
执行器 气动:见表5
电动:见表5
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

三、进口电动小流量调节阀工作原理

采用锻造阀体锻制而成,易做成高压。阀芯尺寸可从加工差等0.15-15mm,可适应各种不同流量要求的工况。小流量调节阀配由进口技术的KLAY系列电子式电动执行器,电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,实现对流量等参数的调节。

四、进口电动小流量调节阀性能特点

体积小、重量轻、性能高、用于微小流量的精确控制。例如在精密化工,科研机构中使用其来对流量及压力等进行精密的微控。阀体的设计压力可达32MPa。可选择多弹簧气动簿膜机构或电动执行机构等。

五、进口电动小流量调节阀外形尺寸

阀门尺寸 inch L B 电动
H1 H2 A
1/5 5 75 26 21 130
1/4 8 75 26 21 130
3/8 10 95 32 25 130
1/2 15 120 38 30 130
3/4 20 120 42 32 130

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口电动小流量调节阀性能参数、结构尺寸、价格等详情请联系我们。
