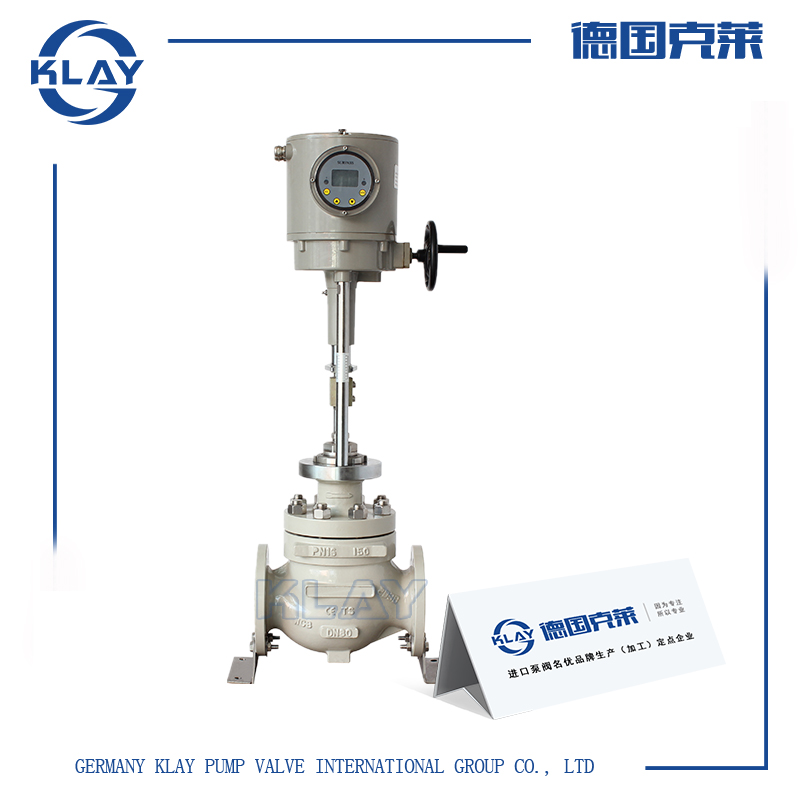

进口电动套筒调节阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口电动套筒调节阀产品详情
因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动簿膜机构或电动执行机构等。
二、进口电动套筒调节阀技术参数
| 阀体型式： | 直通铸造球型阀 |
| 公称通径： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公称压力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb | |
| JIS 10K、20K、30K、40K | |
| 连接方式： | 法兰：FF、RF、RTJ、等 |
| 螺纹：（适用于 1”以下） | |
| 焊接：SW、BW | |
| 法兰距： | 符合IEC 534 |
| 阀盖形式： | 标准型、加长型（散热、低温、波纹管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封垫： | 金属夹石墨密封垫、聚四氟乙烯垫 |
| 执行机构： | 气动：多弹簧执行机构 、单弹簧执行机构 |
| 电动：3810L系列 、PSL系列 |
| 阀芯型式： | 窗口式套筒 |
| 流量特性： | 等百分比、线性 、快开 |
| 内件材质： | 标准材质组合及使用温度、压力范围请参阅附录 |
三、进口电动套筒调节阀工作原理
是由阀体、阀座、套筒、阀芯、导向套、阀盖及密封填料与电动执行器经配合后组成。电动套筒调节阀通过接收工业自动化控制系统的信号(如：4~20mA或1~5V)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化调节功能。四、进口电动套筒调节阀性能特点
流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围宽。是一种高性能的电动调节阀,适用于各种不同压力和温度的流体和对泄漏要求不严格场合。电动套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。五、进口电动套筒调节阀外形尺寸
|
公称通径(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
|
H1 |
668 |
668 |
684 |
684 |
785 |
785 |
795 |
945 |
945 |
945 |
1050 |
1145 |
|
|
W |
460 |
460 |
460 |
530 |
530 |
530 |
530 |
630 |
630 |
630 |
630 |
630 |
|
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口电动套筒调节阀性能参数、结构尺寸、价格等详情请联系我们。
