进口电动单座调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

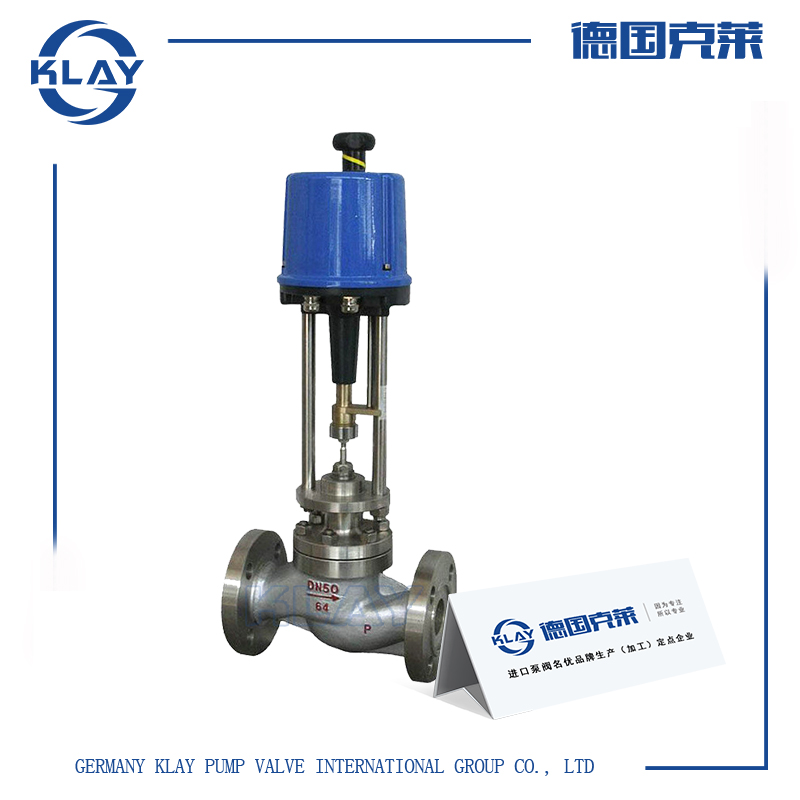

一、进口电动单座调节阀产品详情

电子式电动单座调节阀是动态平衡和电动调节一体化的产品。主要适用于暖通空调系统末端空调设备(如空调箱、新风机组、空气处理机)的温度控制。在系统负荷变化较大的变流量系统中，能够保证被控末端只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能。德国克莱电动调节阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保等部门。

二、进口电动单座调节阀技术参数

公称通径mm		G3/4”						20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数kv	直线型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		10										16		25		40			60			100
流量特性		直线						直线，等百分比，快开
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通单座铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号	KZKL	201										202		204		208			312			325
	KT6C	08										20		30		50			65			99
	防爆型	20												30		50

型号		额定输出力N		速度mm/s		技术参数
KZKL	KT6C	KZKL	KT6C	KZKL	KT6C	KZKL	KT6C
201	KT6CSA-08 KT6CXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	KT6CSA-20 KT6CXA-20	2000	2000 2000	0.50	2.1 2.1
204	KT6CSB-30 KT6CXB-30	4500	3000 3000	0.50	3.5 3.5
208	3KT6CSB-50 KT6CXB-50	8000	5000 5000	1.00	1.7 1.7
312	KT6CSC-65	12000	6500	0.60	2.8
325	KT6CSC-99	25000	10000	1.0	2.0

项目			指标值
基本误差％			配3610L±2.5；带定位器 ±1.0
回差％			配361L ±2.0；配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级小于阀的额定容量×10-4

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配KZKL	KZKL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	KZKL204						4.31	2.76	1.76	1.04	0.69	0.44
	KZKL208									1.86	1.23	0.78	0.50	0.35	0.20
	KZKL320												1.26	0.87	0.49	0.32	0.22
配KT6C	KT6CA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	KT6CB-50						4.79	3.06	1.96	1.16	0.76	0.49
	KT6CSC-65									1.51	0.99	0.64	0.41	0.28
	KT6CSC-99												0.63	0.44	0.25	0.16	0.11

三、进口电动单座调节阀工作原理

是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

四、进口电动单座调节阀性能特点

1、流体对阀芯作用方向都处于流开状态，故工作稳定性好；

2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠；

3、伺服放大器采用深度动态负反馈，可提高调节精度；

4、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC；

5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器；

6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资；

7、波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏；

8、三通调节阀分为T型和L型，对介质进行分流和合流，选型时根据现场工况进行确定。

五、进口电动单座调节阀外形尺寸

公通径(mm)			20	25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		181	184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337	394	508	650	800	870
H1(mm)			67	72	87	92	105	110	127	174	209	300	350
配KZKL	H(mm)	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
	H(mm)	散热片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176									225
	重量(KG)		15	17	24	29	49	61	82	150	211	370	570
配KT6C	H(mm)	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
	H(mm)	散热片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225							310
	重量(KG)		23	24	39	44	64	76	97	203	264	418	618
