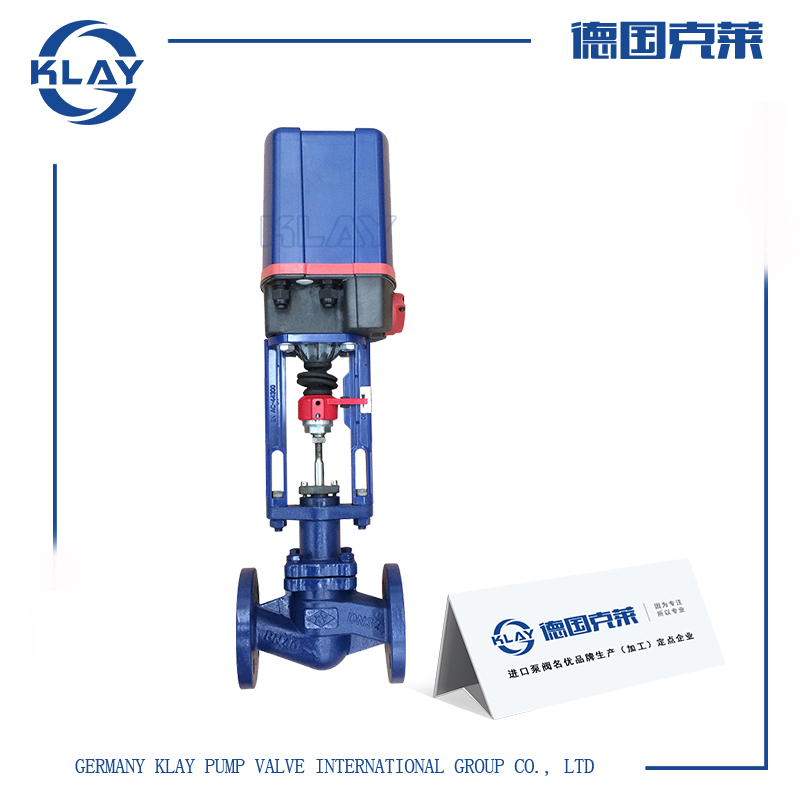

一、进口电动防爆调节阀产品详情
适用于过程控制技术方面的大多数应用场合,电动防爆调节阀特别适用于在具有某种要求的工作下应用,由于其调节范围宽,可选择不同曲面的阀芯,及其在关断状态下的高度密封性。电动防爆调节阀属于顶部导向型控制阀,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
二、进口电动防爆调节阀技术参数
公称通径(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径(dn) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数(KV) |
单座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
双座 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
允许压差(MPa) |
单座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
双座 |
≤ 公称压力 |
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
压盖形式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
阀芯形式 |
单座式、套筒式 |
流量特性 |
等百分比、直线性 |
配置执行器类别 |
KZKL系列等电动执行器(客户指定品牌亦可) |
执行器参数 |
电源电压:220V、380V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
环境温度:-25~+70℃、环境湿度:≤95% |
性能指数:
项目 |
指标值 |
基本误差% |
配3810L±2.5; 配PSL±1.0 |
回差% |
配381L ±2.0; 配PSL±1.0 |
死区% |
1.0 |
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
始点±2.5 |
终点±2.5 |
电关 |
始点 |
±2.5 |
终点 |
±2.5 |
额定行程偏差% |
≤2.5 |
泄露量L/h |
0.01%×阀额定容量 |
可调范围R |
30:1 |
主要材料表:
零件名称 |
零件材料 |
阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
阀座\套筒 |
304 |
304 |
316 |
316L |
阀芯 |
304 |
304 |
316 |
316L |
导向套 |
304 |
304 |
316 |
316L |
阀盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
密封填料 |
PTFE、柔性石墨、对位聚苯 |
填料压盖 |
304 |
304 |
316 |
316L |
三、进口电动防爆调节阀工作原理
属于顶部导向型控制阀,过程控制技术方面的大多数应用场合,在具有某种要求的工作下应用,由于其调节范围宽,可选择不同曲面的阀芯,及其在关断状态下的高度密封性。适用于流量大、泄漏量要求不严格的场合。电动防爆套筒调节切断阀采用了软密封或硬密封结构,既要求调节又要求切断的场合。
四、进口电动防爆调节阀性能特点
是由防爆电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有电源及输入信号即可控制运转。进口电动防爆调节阀采用平衡式阀塞结构,具有阀塞稳定性好,不易产生震动,噪音低,对温度敏感性小,允许使用压差较大等特点。
五、进口电动防爆调节阀外形尺寸
阀门尺寸 |
L |
H1 |
H2 |
h1 |
C |
Y |
R |
L2 |
inch |
mm |
ANSI150 PN16、25 |
ANSI300 PN40 |
ANSI600PN64、100 |
3/4 |
20 |
184 |
7.25 |
184 |
7.25 |
206 |
8.12 |
425 |
53 |
213 |
288 |
87 |
80 |
289 |
1 |
25 |
184 |
7.25 |
184 |
7.25 |
210 |
8.25 |
435 |
58 |
218 |
288 |
87 |
80 |
289 |
1 1/4 |
32 |
200 |
7.87 |
200 |
7.87 |
251 |
9.88 |
448 |
70 |
231 |
288 |
90 |
100 |
289 |
1 1/2 |
40 |
222 |
8.75 |
222 |
8.75 |
251 |
9.88 |
448 |
75 |
231 |
288 |
90 |
100 |
289 |
2 |
50 |
254 |
10 |
254 |
10 |
286 |
11.25 |
487 |
83 |
255 |
288 |
90 |
100 |
289 |
2 1/2 |
65 |
276 |
10.88 |
276 |
10.88 |
311 |
12.25 |
628 |
93 |
311 |
360 |
90 |
100 |
347 |
3 |
80 |
298 |
11.75 |
317 |
12.50 |
337 |
13.25 |
645 |
98 |
328 |
360 |
90 |
100 |
347 |
4 |
100 |
352 |
13.88 |
368 |
14.50 |
394 |
15.50 |
656 |
115 |
328 |
360 |
90 |
100 |
347 |
5 |
125 |
420 |
16.53 |
400 |
15.75 |
500 |
19.69 |
806 |
125 |
389 |
470 |
90 |
100 |
476 |
6 |
150 |
451 |
17.75 |
473 |
18.62 |
508 |
20.00 |
857 |
143 |
440 |
470 |
90 |
100 |
476 |
8 |
200 |
600 |
21.38 |
568 |
22.38 |
610 |
24 |
926 |
180 |
514 |
470 |
90 |
100 |
476 |
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口电动防爆调节阀性能参数、结构尺寸、价格等详情请联系我们。
