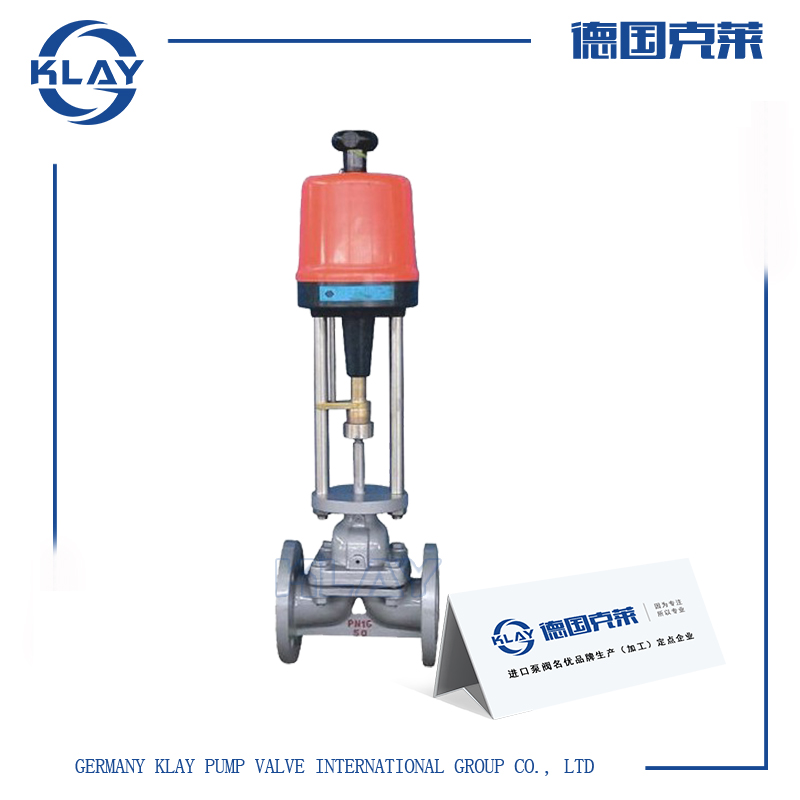

进口电动隔膜调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口电动隔膜调节阀产品详情

由KHP系列和KRWA系列直行程电动执行机构和隔膜阀组成。

二、进口电动隔膜调节阀技术参数

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250
允许压差(MPa)	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
额定流量系数Kv	8	12	16	38	60	68	90	150	300	500	600	1200	2000
公称压力(MPa)	1.0
行程(mm)	10	16		25		40			60
流量特性	近似快开（调节式）
法兰尺寸	铸铁法兰按JB78-59，铸钢法兰按JB79-59

三、进口电动隔膜调节阀工作原理

具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号(4-20MA或1-5VDC)及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

四、进口电动隔膜调节阀性能特点

1、电动隔膜调节阀采用轻型执行机构，高度及重量均可减小30%;

2、阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀;

3、调节阀关闭时，内、外泄漏量为零，适合于剧毒介质或不允许污染介质的阀节;

4、流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

五、进口电动隔膜调节阀外形尺寸

公称通径（mm）	H1（mm）	L（mm）	H（mm）	重量（Kg）
15	47.5	140	578	15.5
20	52.5	145	578	16.5
25	57.5	155	578	17.5
32	67.5	165	587	22
40	72.5	190	602	24
50	80	210	642	31
65	90	240	650	54
80	97.5	270	655	59
100	107.5	335	737	73
