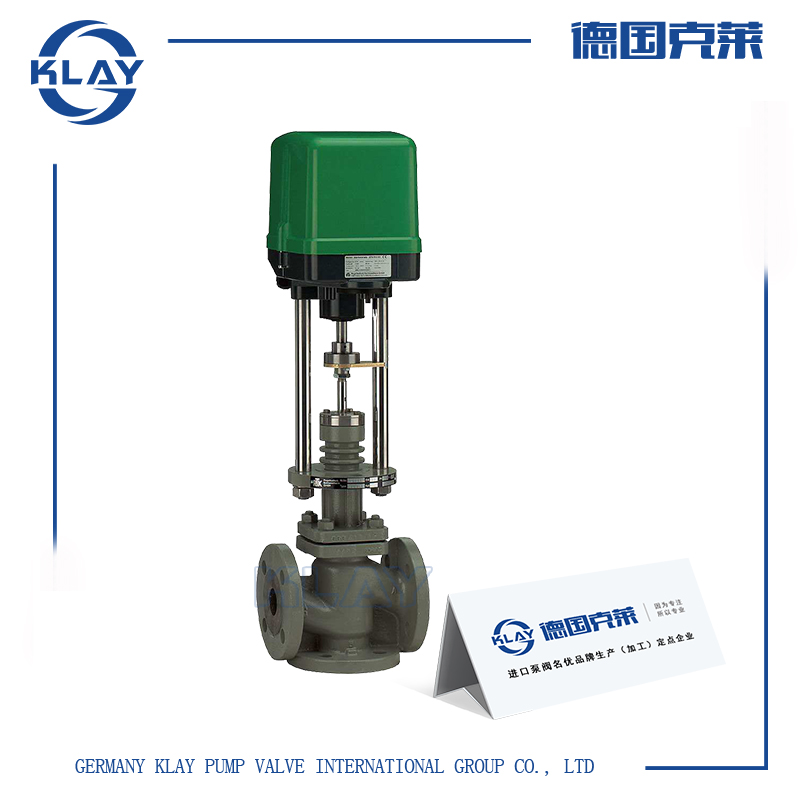

进口电动三通调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口电动三通调节阀产品详情

有电动三通合流调节阀与电动三通分流调节阀两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。

二、进口电动三通调节阀技术参数

公称通径	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm	25	32	40	50	65	80	100	125	150	200	250	300
额定KV	8.5	13	21	34	53	85	135	210	340	535	800	1280
公称压力(MPa)	1.6、2.5、4.0、6.4
行程（mm）	16		25		40			60			100
配电动执行机构型号	361LSA-20		361LSB-30		361LSB-50			361LSB-65			361LSB-99
输入倍号	4-20mADC、1-5VDC
电源	AC220V 50HZ
固有流量特性	线性、等百分比、快开
固有调比	30:1
泄漏等级	IV
法兰尺寸	符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质	WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质	304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃	-40~230
系列类型	常温型、中温型、波纹管密封型

三、进口电动三通调节阀工作原理

进口电动三通合流(分流)调节阀有合流和分流二种型式，由LOCKE电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。

四、进口电动三通调节阀性能特点

1、流体对阀芯作用方向都处于流开状态，故工作稳定性好;

2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠;

3、伺服放大器采用深度动态负反馈，可提高调节精度;

4、电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC;

5、电子型电动调节阀可直接电流信号控制阀门开度，无需伺服放大器;

6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资;

7、波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏。

五、进口电动三通调节阀外形尺寸

公通通径DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	803
	PN64	200	200	240	265	295	320	370	440	475	570	752	819
H1		135	152	165	180	200	220	222	265	322	362	508	563
A		225							310
H常温		555	561	660	675	863	868	872	905	920	950	1203	1265
H中温型		707	709	812	827	1027	1032	1036	1120	1135	1165	1485	1557
重量 (PN64常温）		50	55	70	78	110	120	150	180	310	410	650	810
