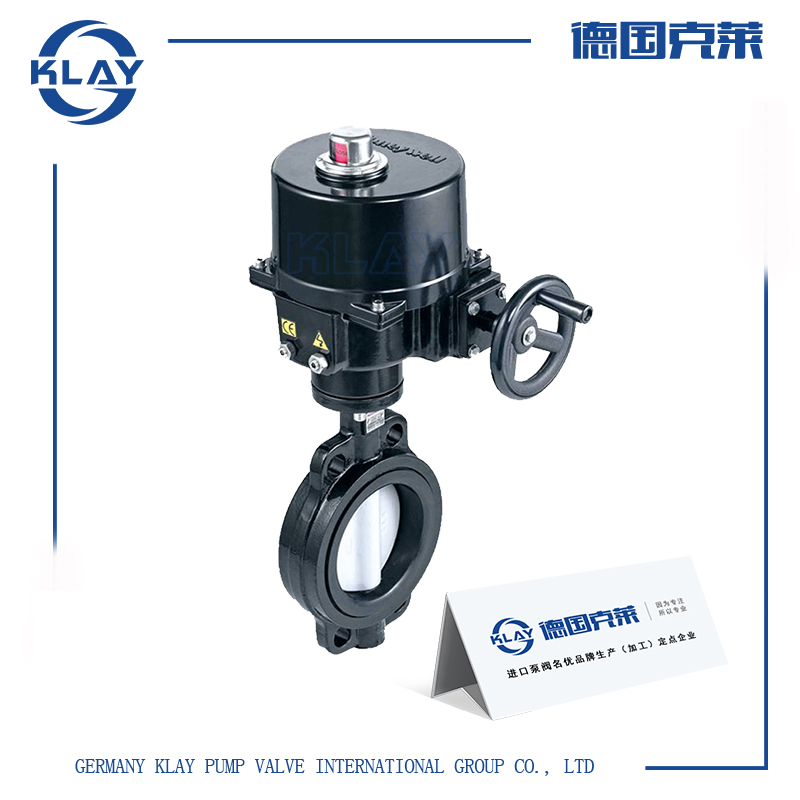

进口电动对夹蝶阀

一、进口电动对夹蝶阀产品详情

广泛用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。该产品可用做管道系统的切断阀，控制阀和止回阀。完整的手动控制装置，电动或气动传动装置，可以满足不同工况具体条件。符合严格的质量要求，能够非常持久的应用。特别是在冶金钢铁，船舶行业，有着非常高的知名度。

二、进口电动对夹蝶阀技术参数

公称通径：50-800mm

公称压力：PN1.0，1.6，2.5MPa

连接形式：对夹连接

材 料：HT200 ZG25I ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 衬四氟

介质温度：常温型：-20ºC～+200ºC 散热型：-40ºC～+450ºC

适用介质：淡水、海水、食品、天然气、醇类、盐类、酸、碱、油、蒸汽、空气等

三、进口电动对夹蝶阀工作原理

是由角行程的电动执行机构和蝶阀组成，密封圈为橡胶圈或聚四氟乙烯圈。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。

四、进口电动对夹蝶阀性能特点

1.流通能力大;

2.性能稳定、密封可靠、磨擦力小、开关轻便;

3.具有连线简单，结构紧凑，动作稳定。

五、进口电动对夹蝶阀外形尺寸

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口电动对夹蝶阀性能参数、结构尺寸、价格等详情请联系我们。
